Description

De ESP32 ontwikkeling kit is een ontwikkelbord dat de ESP32-WROVER-B-module bevat. Dit bord is uitgerust met een OLED-scherm en vijf sensoren, en kan verbinding maken met verschillende cloudplatforms via de Wi-Fi-functionaliteit van de ESP32. Deze gids introduceert de hardwarecomponenten van dit bord en beschrijft de implementatie en toepassing van relevante demo’s.

1. Hardware van de ESP32 ontwikkeling kit

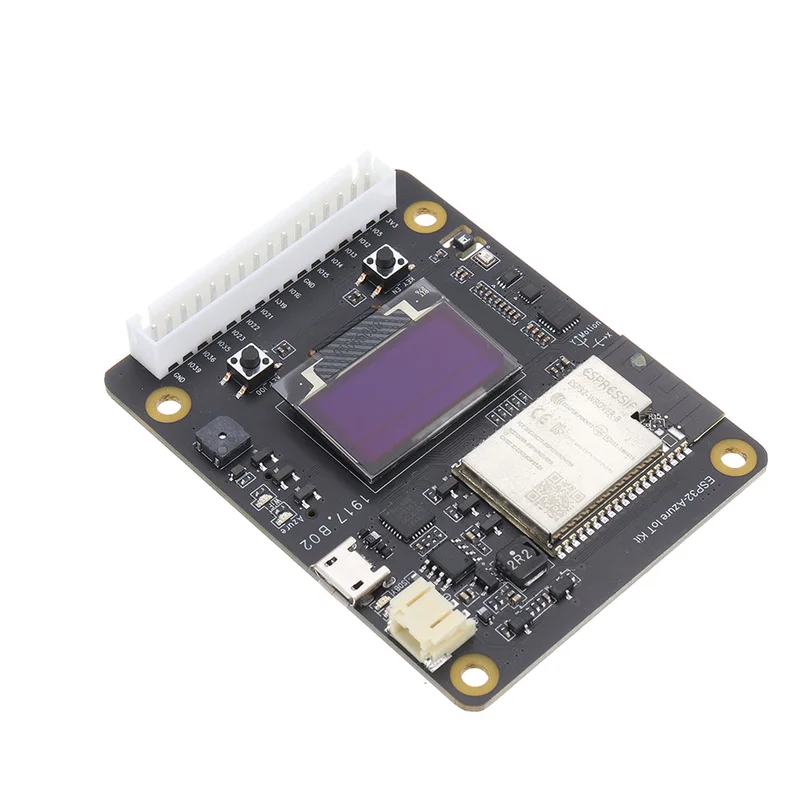

De ESP32 ontwikkeling kit bestaat uit de volgende hoofdonderdelen:

• ESP32-module: ESP32-WROVER-B
• Voedingsopties: USB-kabel of batterij
• Sensoren: temperatuur- en vochtigheidssensor, omgevingshelderheidssensor, bewegingssensor, magnetometer, barometer
• OLED-scherm: 0,96 ‘OLED-scherm met SSD1306 driverchip
• Knoppen: een resetknop en een knop voor aangepast gebruik
• Indicatoren: 2 x LED’s en 1 x zoemer
• I/O-connectoren voor uitbreiding: 16 pins
• MicroSD-kaartsleuf

Elke component is weergegeven in de bijbehorende figuur. Voor gedetailleerde informatie over het hardwareontwerp en schema’s, raadpleeg de hardware ontwerpgids.

2. Demo voor de ESP32 ontwikkeling kit

2.1 Functie en implementatie van de demo

Deze demo helpt ontwikkelaars om snel vertrouwd te raken met het gebruik van de sensoren en het OLED-scherm op het ontwikkelbord voor de volgende doeleinden:

• Lees gegevens van de temperatuur- en vochtigheidssensor.
• Gegevens lezen van de omgevingshelderheidssensor.
• Lees gegevens van de bewegingssensor en bereken de waarden voor pitch en rollhoek.
• Toon gegevens van sensoren op het OLED-scherm.
• Schakel tussen verschillende weergaven door op een knop te drukken.

Alle sensoren op het bord gebruiken de I2C-interface. Tot nu toe zijn de drivers voor de temperatuur- en vochtigheidssensor, omgevingshelderheidssensor en bewegingssensor voltooid, waardoor gebruikers sensorgegevens kunnen verkrijgen door eenvoudig de bijbehorende API’s aan te roepen.

2.2 Configuratie en downloaden

Raadpleeg de handleiding voor configuratie en downloadinstructies.

2.3 In bedrijf

Druk na het downloaden op de KEY_EN-knop om het bord te laten werken. Tijdens de werking toont het OLED-scherm eenvoudige pictogrammen en sensorgegevens. Om verschillende inhoud weer te geven, moet de gebruiker op de KEY_IO0-knop drukken.

• Toont de sensorgegevens van de temperatuur- en vochtigheidssensor, evenals de omgevingshelderheidssensor.
• Toont de versnelling van de bewegingssensor.
• Toont de gyroscoopwaarden van de bewegingssensor.
• Toont de pitch en rollhoekwaarden verkregen van de bewegingssensor.

De respectieve screenshots zijn hieronder te zien:
