Description
Opmerking: dit is een doe-het-zelfversie die ongemonteerd wordt geleverd.
Upgradeverschillen ten opzichte van het vorige model:
- Motor is opgewaardeerd van 2150KV naar 2400KV.
- FPV-zender is geïntegreerd in de drone en heeft een nieuw ontwerp, niet blootgesteld aan de buitenlucht.
- FPV-camera is de Caddx Turbo Eos2 1200TVL HD Camera.
- Verbeterde anti-vibratie geïsoleerde kolomstandaards.
- 5040 4-blads propellers.
- Antenne is ingekort met 50 mm.
Specificaties:(Handleiding)

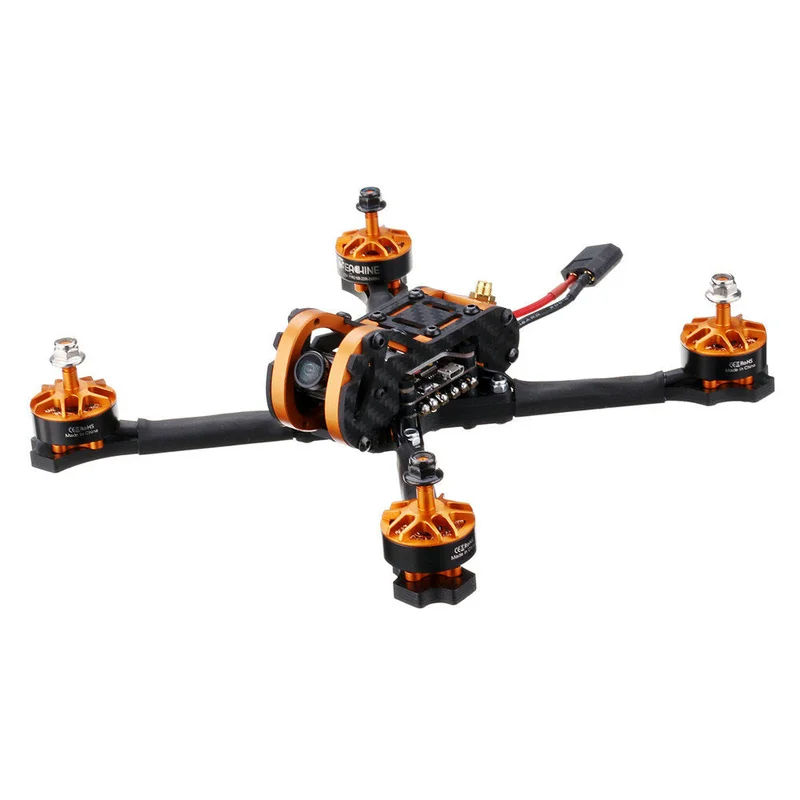

Model: Tyro109
Versie: PNP (zonder ontvanger)
Naakt gewicht: 311 g
Opstijgen gewicht: ongeveer 400 g.
| Item |
Specificatie |
| 210 mm-framekit |
- Wielbasis: 210mm
- Frame armdikte: 5 mm
- Dikte bodemplaat: 2 mm
- Dikte zijplaat: 2 mm
- Frame kit materiaal: 3K koolstofvezel en 6065 aluminium
|
| 2206 2400KV borstelloze motor |
- KV: 2400KV
- Inactieve stroom (Io / 10V): 1.35A
- Lipo-cel: 3-5S
- Gewicht: 31 g
- Max continue stroom: 35A
- Max continu vermogen: 560W
- Maximale stuwkracht: 1180g (4S / 5″ )
- Configuratie: 12N / 14P
- Motorweerstand (RM): 0.0536Ω
- Statordiameter: 22 mm
- Stator-dikte: 6 mm
- Motordiameter: 27,7 mm
- Motor body lengte: 19.2mm
- Totale schachtlengte: 34.2mm
- Prop adapteras: M5
- Boutgaten afstand: 16 mm
- Bout schroefdraad: M3
- Propeller: 5-6 inch
|
| 4 IN 1 30A BLHeli_S ESC |
- Continu stroom: 30A
- Burststroom: 40A (10S)
- Ingangsspanning: 2-5S
- BEC: 5V 2A BEC
- Hoofdbesturingschip: 48Mhz EFM8BB2
- Firmware: BLHeli_S ondersteunt Dshot600
- MOS: 5 * 6
|
| Nieuwe F4 Flight Controller |
- Hoofdregelaar: STM32F405
- MPU: mpu6500 of BMI270
- Voeding: 5V
- Geïntegreerde OSD
- LC-filter aan boord
- PID-cyclus en gyroscoop-verversingsfrequentie tot 32 kHz
- Ondersteunt BetaFlight / iNav race-firmware
|
| Runcam Nano 2 FPV-camera |
- Beeldsensor: 1/3 “CMOS
- Horizontale resolutie: 700TVL
- Signaalsysteem: NTSC 4:3
- Netto gewicht: 3,2 g
- Afmetingen: L14mm * W14mm * H16mm
|
| XF5804PRO VTX |
- Ingangsspanning: 7-26V
- BEC-uitgang aan boord: 5V
- Aantal lanceerkanalen: 40
- Zendvermogen: 25/100/200/600mW
- Videoformaat: PAL/NTSC
- Controleprotocol: TBS SmarAudio
- Antenne Connector: MMCX
- Montagegat: 30,5 * 30,5 mm
- Grootte: 36 * 36mm
|
| Pagoda-antenne |
- Winst: 5dBi
- Max. Vermogen: 50w
- Connector: RP-SMA
- Kleur: zwart
- Gewicht: 8,6g
- Lengte: 78 ± 3mm
- Frequentie: 5.8G
- Impedantie: 50Ω
- VSWR: <1,5: 1
- Polarisatie: Circulair gepolariseerd
|
| 5040 5-inch propeller met 4 bladen |
- Materiaal: PC
- Bevestigingsgat: 5 mm
- Dikte van het midden: 8mm
- Aantal: 2 CW + 2 CCW (dezelfde kleur)
- Kleur: groen, geel, rood en transparant wit (levering kleur willekeurig)
|
| Accu |
Niet inbegrepen
Aanbevolen 3-5S |
Pakket bevat:
- 1 x 210 mm-framekit
- 2 x 2206 2400KV borstelloze motor CW
- 2 x 2206 2400KV borstelloze motor CCW
- 1 x 4 IN 1 30A BLHeli_S ESC
- 1 x F4 vluchtcontroller
- 1 x camera
- 1 x VTX
- 2 x batterijriem
- 1 x antenne
- 2 x 5040 vierbladige schroef CW
- 2 x 5040 vierbladige schroef CCW
