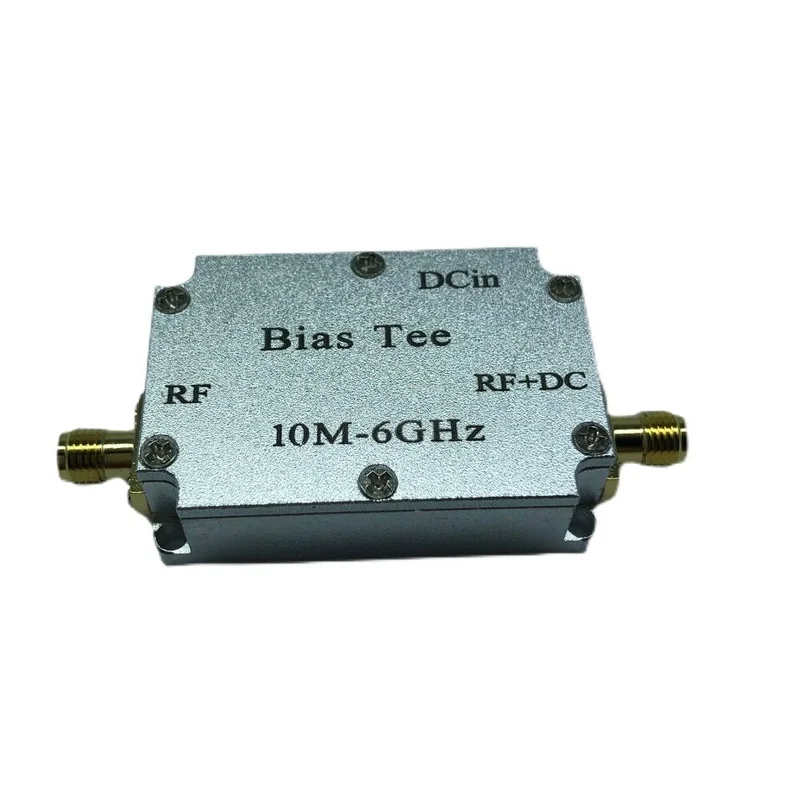

Frequentie-aanvoerdoos voor RF-toepassingen-Kwaliteitsgarantie

Description

Specificatie:Werkfrequentie: 10M-6GHz;Invoegverlies: ≤1dB (raadpleeg de gemeten S21 S11-curve voor details)Werkspanning: DC-250V (nominale weerstandsspanning van de blokkerende condensator is 250V, met gebruik van een hoogfrequente magnetron condensator met laag invoegverlies)Maximale stroom: ≤350mA (de voedingsstroom is voornamelijk gerelateerd aan de stroombegrenzing van de voedingsinductantie; de momenteel gebruikte microgolfradiofrequentie-inductor is 350mA; de maximale voedingsspanning is 50V)Voeding: TYPE-C-interfaceIngangs- en uitgangsimpedantie: 50 ohm, ingangs- en uitgangsinterface: SMA (buitenste schroef, binnenste gat-vrouwelijk)Afmetingen: 4,5 x 3 x 1,4 cm (zonder uitstekende SMA)Gewicht: 66 g (inclusief host + TYPE-C-kabel)
Toepassingsscenario’s:1. Antenne RF-feed2. Sluit het instrument aan om de gelijkstroom te blokkeren bij het testen van de module (de spectrumanalysator en signaalbron kunnen niet rechtstreeks op gelijkstroom worden aangesloten, dus gelijkstroom is vereist).
Pakket inbegrepen:1 x frequentie-aanvoerdoos
