Description

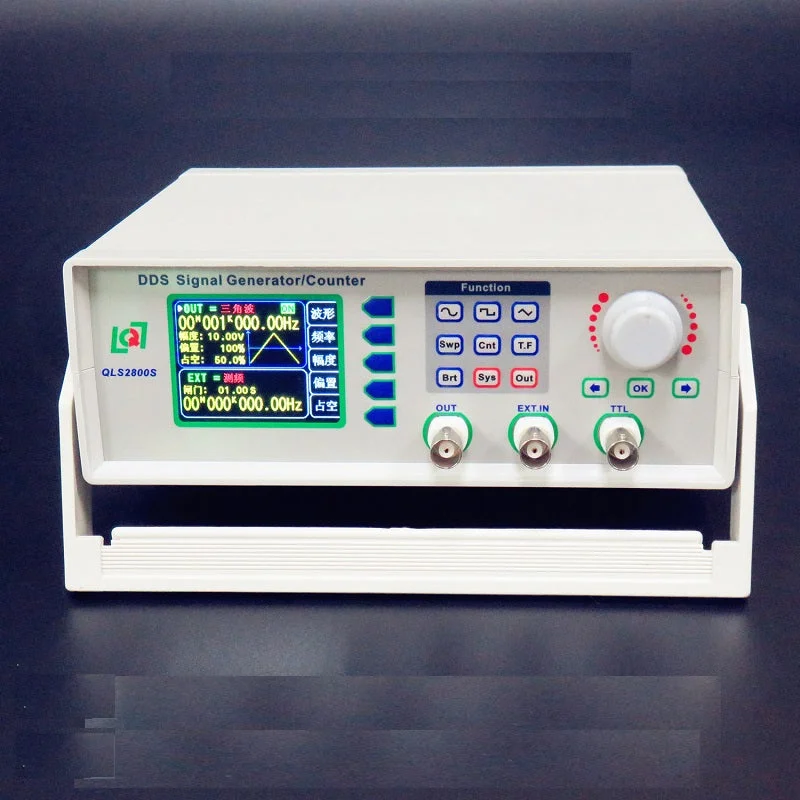

LET OP: Type 1: QLS2802S-2MType 2: QLS2805S-5MKenmerken:1. Gebruik van directe digitale synthese (DDS) technologie, FPGA-ontwerp, ultra-laag energieverbruik;2. Voeding met een enkele DC 5V adapter, gemakkelijk mee te nemen;3. Voorzien van een 2,4 inch TFT-kleurenscherm, met variabele functietoetsen en een draaiknop, wat het gebruiksgemak van het apparaat aanzienlijk vergroot;4. Basisgolfvormen zoals sinusgolf, driehoeksgolf, vierkantgolf, zaagtandgolf en pulsgolf met instelbare duty cycle;5. De uitgangssignaalfrequentie kan zo laag zijn als 0,01 Hz;6. Er zijn 10 sets van parameteropslagplaatsen van M0 tot M9, waarbij de data van M0 automatisch wordt opgeroepen bij het opstarten;7. De frequentieresolutie van de golfvorm is minimaal 0,01 Hz, en de amplitude-resolutie is minimaal 10 mV;8. Met handmatige trigger en externe trigger, twee trigger-modus, kan het apparaat 1 tot 999999 willekeurige pulsen genereren;9. De aanpassing van de duty cycle van de pulsgolf is nauwkeurig tot 0,5%;10. Frequentiescan met een eindpunt;11. Voorzien van frequentiemeting en telfunctie;12. Alle parameters kunnen worden gekalibreerd via interne procedures;13. Krachtige communicatiefuncties, volledig open communicatieprotocol, waardoor secundaire ontwikkeling zeer eenvoudig is;14. Na aansluiting op de pc kan het instrument via de pc worden :
| Project | Parameter | ||
| Hoofdkenmerken | Frequentiebereik | Sinusgolf | QLS2802S: 0Hz~2MHz, QLS2805S: 0Hz~5MHz |
| Vierkantgolf | 0Hz~2MHz | ||
| Driehoeksgolf | 0Hz~2MHz | ||
| Zaagtandgolf | 0Hz~2MHz | ||
| Uitgangsmodulatie | Frequentiescan, burst | ||
| Golfvormtype | Sinusgolf, vierkantgolf, driehoeksgolf, zaagtandgolf | ||
| Frequentiefout | ±8×10-6 | ||
| Frequentiestabiliteit | ±5×10-6 | ||
| Amplitudebereik (piek-tot-piek) | 10 mVp-p~10 Vp-p; | ||
| Uitgangsimpedantie | 50Ω±10% | ||
| Amplitude-resolutie | 10 mVp-p | ||
| Amplitude-stabiliteit | ±0.5% (elke 5 uur) | ||
| Amplitude-fout | ± 1% + 10 mV (frequentie 1KHz, 8 Vp-p) | ||
| Offset-bereik | -100%~+100% | ||
| Sinusgolf | Harmonische weerstandssysteem | 40dBc (<1MHz), 35dBc (1MHz~5MHz) | |
| Vervorming | <0.8% (20Hz~20KHz) | ||
| Vierkantgolf | Opstijgtijd | ≤28ns | |
| Overshoot | ≤10% |
| Duty cycle aanpassingsbereik | 0.1%~99.9% | |
| TTL/CMOS | Opstijgtijd | ≤28ns |
| Laag niveau | <0.3V | |
| Hoog niveau | 1V~5V | |
| Zaagtandgolf | Duty cycle >50.1% | Stijgende zaagtand |
| Duty cycle <49.9% | Zaagtandgolf | |
| Scannen | Scanmodus | Sweep |
| Scan tijd | 0.1S~999.9S | |
| Scanbereik | 0-Max. Frequentie | |
| Externe meetfunctie | Frequentiemetingsbereik | 0.01Hz~60MHz |
| Minimale ingangsvoltage | 0.5Vp-p | |
| Maximale toegestane ingangsvoltage | 10Vp-p | |
| Telfunctie bereik | 0~4294967295 | |
| Telmethode | Handmatig | |
| Bronselectie | invoer (analoog signaal) | |
| Opslag | Aantal | 10 |
| Positie | M0 tot M9 | |
| Interface | Interface modus | Gebruik USB naar seriële interface |
| Communicatiesnelheid | 57600 bps | |
| Protocol | Gebruik van de commandoregel, het protocol is open | |
| Voeding | DC | 5V |
| Afmetingen | Lengte × breedte × hoogte | 170×200×70mm |
| Gewicht | Standalone | 518g |
Inhoud van de verpakking:1x Hoofdeenheid1x Q9A cliplijn1x BNC-BNC kabel1x USB-kabel1x DC5V voedingsadapter
