Description

Beschrijving:

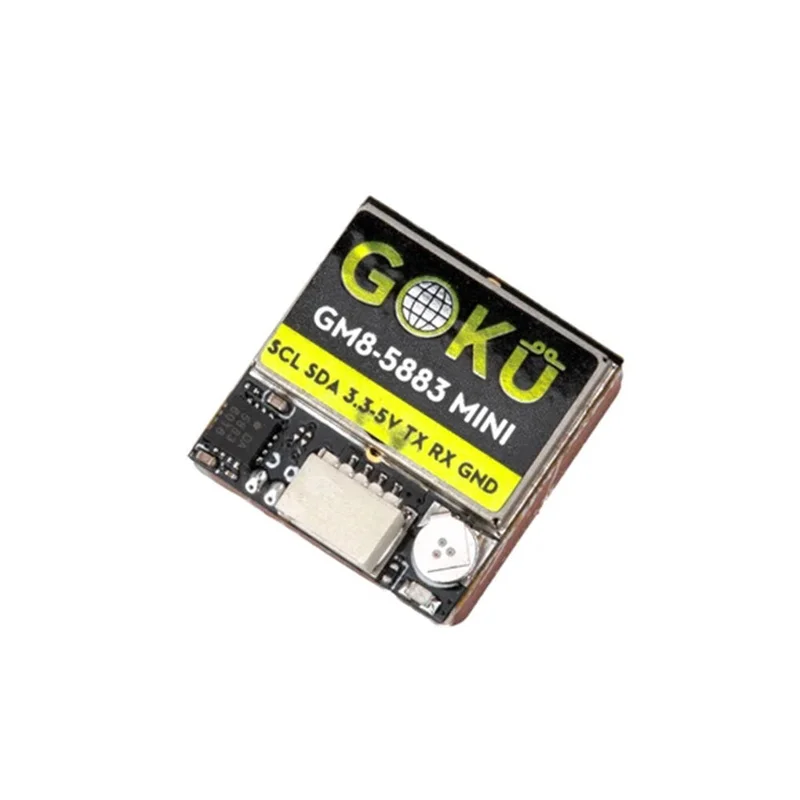

Model: GM8 MINI V2.0 GPS met kompas

Afmetingen: 18 mm x 18 mm x 5 mm

Gewicht: 4,6 g

Connector: 1,00 mm afstand tussen de 4-pins patchzitting

Functies:

GPS-module met dubbele kompasmodule

Bevat elektronisch kompas IC QMC5883L

1,25 mm afstand tussen de 6-pins patchzitting

Specificaties:

Elektrische kenmerken:

Chipset: M8030-KT

Ontvangstformaten: GPS, GLONASS, Galileo, BeiDou, QZSS en SBAS

Frequenties: GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1

Kanalen: 72 kanalen

Gevoeligheid:

Tracking: -167 dBm

Herverkoop: -160 dBm

Koude start: -148 dBm

Warme start: -156 dBm

Nauwkeurigheid:

Horizontale positie: 2,0 m CEP 2D RMS met ingeschakeld SBAS (typisch in open lucht)

Snelheid: 0,1 m/sec 95% (SA uit)

Tijd: 1 µs gesynchroniseerd met GPS-tijd

Acquisitietijd:

Koude start: 26 seconden

Warme start: 25 seconden

Warm begin: 1 seconde

Gegevens- en updatesnelheid:

Ondersteuningssnelheid: 4800 bps tot 921600 bps, standaard 9600 bps

Gegevensniveau: TTL of RS-232, standaard TTL-niveau

Gegevensprotocol: NMEA-0183 of UBX, standaard NMEA-0183

Enkele GNSS: 1 Hz – 18 Hz

Gelijktijdige GNSS: 1 Hz – 10 Hz, standaard 1 Hz

Operationele limieten:

Hoogte: maximaal 50.000 m

Snelheid: maximaal 515 m/s

Versnelling: minder dan 4 g

Energieverbruik:

VCC: DC-spanning 3.3V – 5V

Stroom: 50 mA bij 5.0V

Bedrijfstemperatuur: -40 °C tot +85 °C

Opslagtemperatuur: -40 °C tot +105 °C

Indicatoren:

TX-LED: Rood. Gegevensuitvoer, TX-LED knippert

PPS-LED: Rood. PPS-LED is niet verlicht wanneer GPS niet is vastgelegd, knippert wanneer het vastgelegd is

Pinconfiguratie van de module (SCL, SDA, 3.3-5V, TX, RX, GND)

Kompasuitlijning (pijl naar voren):

INAV / BF: CW 270° Flip

Pakketinhoud:

1x GM8 MINI V2.0 GPS met kompas

1x 100 mm kabel

1x Koperfolie
