Hoge snelheid RF logaritmische detectie power meter 0.1-440MHz-Kwaliteitsgarantie

Description

Toepassingen:

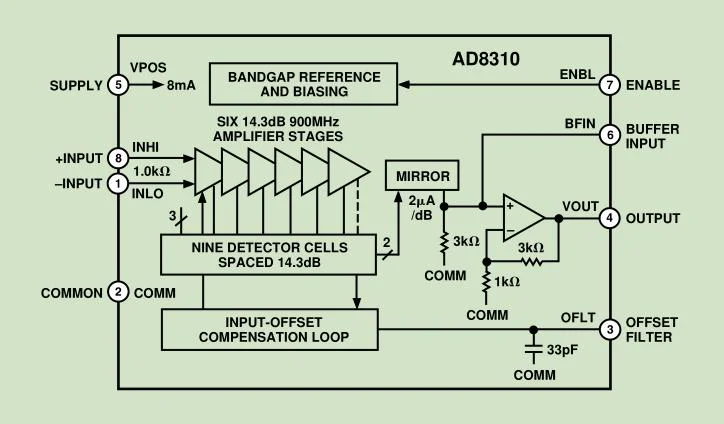

De AD8310 is een high-speed spanning-output logaritmische versterker met een detectiefrequentiebereik van gelijkstroom tot 440 MHz. Het apparaat heeft een zeer snelle responstijd (typisch 15 ns) en kan gebruikt worden als ASQ-demodulator voor frequenties boven de 10 MHz. Dit maakt het een uitstekende keuze voor hoge precisie IF signaalmeting. De uitgangsspanning van de detectie is gelijk aan de ingangssignaal dB-uitgang, met toepassingen die onder andere RSSI, zendvermogen en pulsdetectie omvatten.

Parameters:

• Bedrijfsfrequentie: 0,1 – 440 MHz
• Detectie helling: +24 mV / dB
• Detectie onderscheid: -108 dBV
• Dynamisch bereik: -77 dBm tot +18 dBm (95 dB)
• Lineariteitsfout: ± 0,4 dB
• Reactietijd: 15 ns
• Uitgangsspanning: 0,35 – 2,5 V
• Werkstroom: 12 mA
• Bedrijfsvoltage: 7-15 V (met LM78L05 regelaar chip)

Pakket inbegrepen:

• 1 x Hoge snelheid RF logaritmische detectie power meter 0,1-440MHz
