Infrarood obstakel vermijdingssensor module voor robotauto-Kwaliteitsgarantie

Description

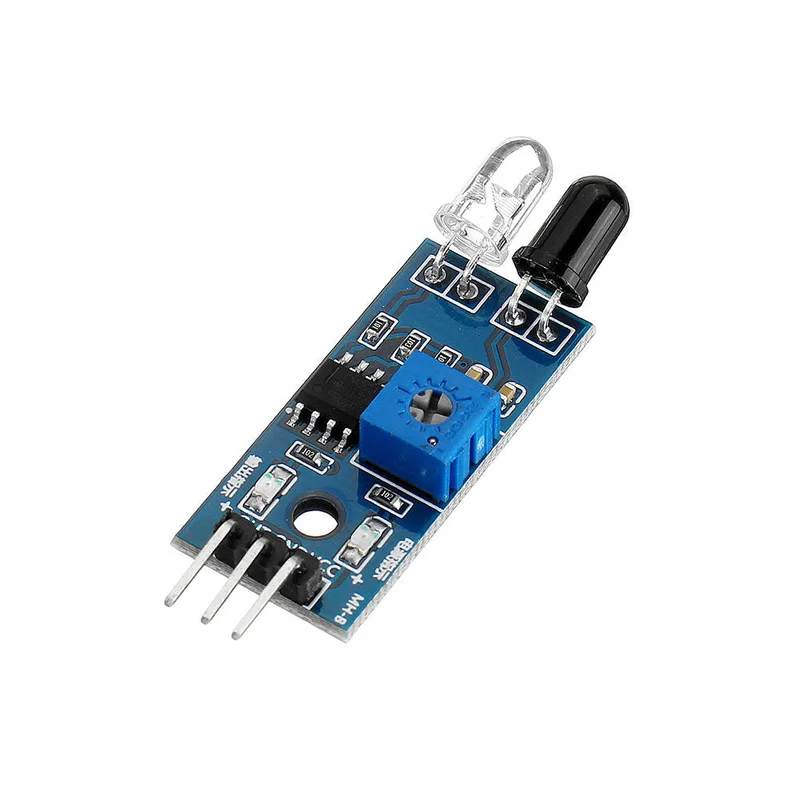

Beschrijving:Deze sensormodule is aanpasbaar aan omgevingslicht en bevat infrarood zend- en ontvangbuizen. De zendbuizen zenden infrarood uit op een bepaalde frequentie. Wanneer een obstakel wordt gedetecteerd (reflectieoppervlak), wordt het gereflecteerde infrarood door de ontvangbuis opgevangen. Na verwerking door een comparator circuit, gaat het groene lampje branden en geeft de signaaloutputinterface een digitaal signaal (laag niveau). De detectieafstand kan worden aangepast met een potentiometer, met een effectief bereik van 2 tot 30 cm en een werkspanning van 3.3V tot 5V. Deze sensor is eenvoudig te monteren en heeft gebruiksvriendelijke functies, waardoor hij ideaal is voor het vermijden van obstakels door robots, het vermijden van voertuigen, het volgen van lijnen en vele andere :1. Wanneer de module een obstakel detecteert, licht de groene indicator op het bord op, terwijl de OUT-poort een laag signaal genereert. De module detecteert op een afstand van 2 tot 30 cm met een detectiehoek van 35°. De afstand kan worden aangepast door de potentiometer met de klok mee te draaien om de detectieafstand te vergroten, of tegen de klok in om deze te verkleinen.2. De sensor maakt gebruik van actieve infrarood reflectiedetectie, waarbij de reflectiviteit van het doel en de vorm van het object de detectieafstand beïnvloeden. De minimale detectieafstand is afhankelijk van de kleur (zwart of wit) en de grootte van het object.3. De OUT-poort van de sensormodule kan rechtstreeks worden aangesloten op een microcontroller of een 5V relais aansturen. Aansluitingen: VCC-VCC; GND-GND; OUT-IO.4. De module maakt gebruik van een LM393 comparator voor stabiliteit.5. De module kan worden gevoed met 3-5V DC. Wanneer de stroom is ingeschakeld, licht de rode stroomindicator op.6. Voorzien van 3 mm schroefgaten voor eenvoudige installatie.7. Bordgrootte: 3,2 cm x 1,4 cm.8. Elke module is afgesteld op de drempelspanning via een potentiometer. In speciale gevallen is de potentiometer niet -interface:1. VCC: 3.3V-5V externe spanning (kan direct worden aangesloten op 5V en 3.3V microcontrollers).2. GND: Aarde aansluiting.3. OUT: Digitale uitgangsinterface (0 en 1).Pakketinhoud:1/2/3/5/10/20/30/50 x Infrarood obstakel vermijdingssensor module.
