Omschrijving:
Deze UART-naar-WiFi-module is ontworpen voor transparante gegevensoverdracht. De hardware integreert MAC, baseband-chip en RF-zendontvanger. De module ondersteunt WiFi-protocol en TCP/IP-protocol, waardoor gebruikers eenvoudig netwerken kunnen opzetten via UART-apparaten.
Kenmerken:
- Platform / besturingssysteem: Windows 98/2000/XP/Vista/7/8/10
- Ondersteunt Wi-Fi 2.4 GHz 802.11b/g/n draadloze standaarden
- Ondersteunt WEP, WPA/WPA2-beveiligingsmodus
- Volledig geïntegreerde seriële naar WiFi TCP/UDP-verzendfunctie met keuze voor meerdere seriële snelheden
- LAN-zoekfunctie en draadloze parameterinstelling
- Ondersteuning voor TCP/UDP Client registratiepakketmechanisme
- Ondersteuning voor Simplelink/usrlink snelle netwerkconfiguratie
- Ondersteuning voor RFC2217 automatische baudrate adaptieve functie
- Eenvoudige AT + com-configuratie
- Voeding: 3.3V
- Ultra-laag vermogen
- Geïntegreerde PCB-antenne en optionele externe antenne
- Klein formaat: 22 x 13,5 x 9,2 mm
| Classificatie | Parameter | Waarde |
|---|---|---|
| Draadloze parameter | Draadloze standaard | 802.11 b/g/n |
| Zendvermogen | 802.11b | +18 +/- 1dBm (@ 11Mbps) |
| 802.11g | +17 +/- 1dBm (@ 54Mbps) | |
| 802.11n | +15 +/- 1dBm (@ HT20, MCS7) | |
| Ontvanggevoeligheid | 802.11b | -85 dBm (@ 11 Mbps, CCK) |
| 802.11g | -70 dBm (@ 54Mbps, OFDM) | |
| 802.11n | -68 dBm (@ HT20, MCS7) | |
| Extern | I-PEX-connector | |
| Hardware parameter | Gegevensinterface | UART |
| Werkspanning | 3.0 ~ 3.6V | |
| Werken huidige | AP | gemiddeld 74 mA, piek 285 mA bij 3,3 V |
| STA | gemiddeld 32mA, piek 196mA bij 3,3V | |
| Bedrijfstemperatuur | -20 °C ~ 85 °C | |
| Bewaar temperatuur | -40 °C – 125 °C | |
| Grootte | 22.0mm x 13.5mm x 9.2mm (L x B x H) | |
| Externe interface | 1×10, 2mm pin (0 of 90 graden) | |
| Software parameter | Type draadloos netwerk | STA / AP / STA + AP |
| Beveiligingsmechanisme | WEP / WPA-PSK / WPA2-PSK | |
| Encryptie type | TKIP / AES | |
| Netwerk protocol | IPv4, TCP / UDP | |
| Gebruikers configuratie | AT + instructieset, webpagina configuratie |
Pakket inbegrepen:
1 x Kleine UART TTL serieel naar WiFi-module

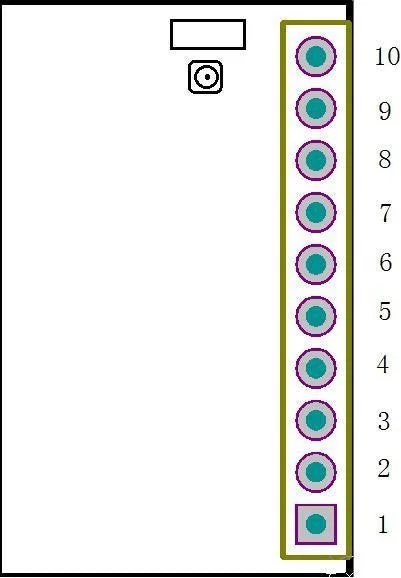

Pinout:
| PIN | Naam | Signaal type | Definitie |
|---|---|---|---|
| 1 | GND | P | Power Ground |
| 2 | VDD | P | 3.3V |
| 3 | RELOAD | I | Druk 1-3 seconden om simplelink te starten, meer dan 3 seconden om de standaardinstellingen te herstellen |
| 4 | RESET | I | Reset de module, wordt geactiveerd op een laag niveau |
| 5 | UART_RX | I | Seriële poort ontvangende pin |
