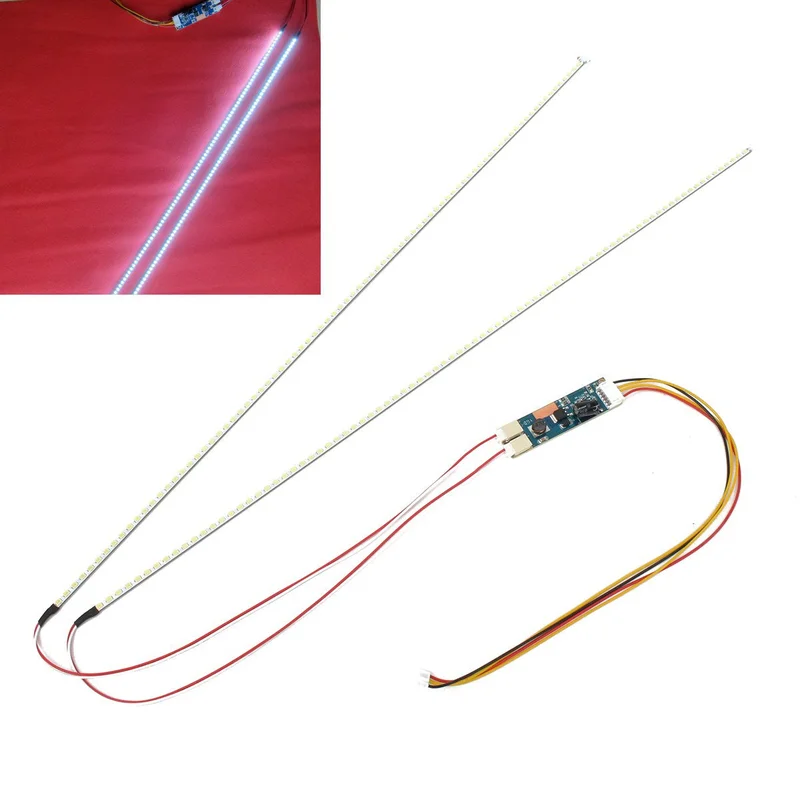

LED backlight strip kit voor 22 inch CCFL LCD scherm-Kwaliteitsgarantie

Description

Specificaties:

• Materiaal: Glasvezelpanelen
• Afmetingen driverboard: 7×2 cm
• Ingang: DC 10-30V
• Afmetingen LED-strip: 490×4 mm

Kenmerken:

Deze backlight strip is perfect ontworpen voor schermen, met hoge helderheid, milieuvriendelijk en energiezuinig. De LED-deeltjes zijn dicht op elkaar geplaatst met een hoge dichtheid en maken gebruik van hoogwaardige LED-strips. De levensduur bedraagt tot 100.000 uur. Eenvoudig te installeren; met dubbelzijdige tape kan deze aan de originele LCD-groef van het display worden bevestigd of elders.

Installatie:

Als uw monitor een inverter gebruikt, vervangt deze kit de inverter en sluit u deze aan op het driverboard. Als uw monitor een hoogspannings geïntegreerd voedingsbord heeft, zorg er dan voor dat het bord van stroom is voorzien, zoek de 12V (capaciteit) en koppel de voeding los. Gebruik een multimeter om de 12V (capaciteit) te vinden en ontkoppel de originele verbinding. Sluit de negatieve terminal aan op het bord met drie draden: 12V, ON, GND. Verbind de 12V van de inverter met de positieve terminal van het hoogspannings geïntegreerde voedingsbord, GND met de negatieve terminal en ON met de aan/uit-schakelaar. In eenvoudige termen: de originele hoogspanningsvoeding wordt losgekoppeld en vervangen door de inverter, waarbij de voeding van de originele hoogspanningsbron wordt gebruikt.

Pinnaanwijzing:

• VIN: spanning
• ENA: aan/uit
• DIM: helderheid aanpassen
• GND: aardverbinding

Pakketinhoud:

• 2 x LED-strip
• 1 x Driverboard
• 1 x Kabel
