Omschrijving:

Dit ontwikkelingsmodulebord is uitgerust met een 868MHz antenne die verbonden moet worden met de IPEX-interface. Let op: als de antenne niet is aangesloten, kan dit de LoRa-chip beschadigen. Het bord heeft een laad- en ontlaadcircuit voor lithiumbatterijen; wanneer de batterij vol is, stopt de blauwe LED met werken. Zorg ervoor dat u de batterij correct aansluit om schade te voorkomen!

Het bord ondersteunt IO-poort touchscreen aanraaksignaalinvoer, maar u moet een 100nF pull-down condensator aan deze pin toevoegen.

Voorbeeld:

Dit product is gebaseerd op de SX1276 chip en ESP32 WIFI, met een verhoogd OLED-display. Het fungeert als een LoRa remote modem op een frequentie van 868MHz, met een hoge gevoeligheid van meer dan 148dBm en een uitgangsvermogen van +20dBm, wat zorgt voor hoge betrouwbaarheid en lange transmissieafstanden.

Het bord heeft een ingebouwde 32 MB Flash, een wifi-antenne, een 0,96 inch blauw OLED-display, een oplaadcircuit voor lithiumbatterijen, een interface en een USB-seriële chip. Dit maakt het een perfecte ondersteuning voor ontwikkelomgevingen, waardoor programmabeheer en productontwikkeling eenvoudig en snel zijn.

Bedrijfsspanning: 3.3V tot 7V
Bedrijfstemperatuurbereik: -40 °C tot +90 °C
Ondersteuning voor Sniffer-softwareprotocolanalyse, Station, SoftAP en Wi-Fi Direct-modi
Gegevenssnelheden: 150 Mbps @ 11n HT40, 72 Mbps @ 11n HT20, 54 Mbps @ 11g, 11 Mbps @ 11b
Zendvermogen: 19,5 dBm @ 11b, 16,5 dBm @ 11g, 15,5 dBm @ 11n
Ontvangergevoeligheid tot -98 dBm
UDP aanhoudende doorvoer van 135 Mbps

Pin-diagram:

Testdetails:

Gebruik legende:

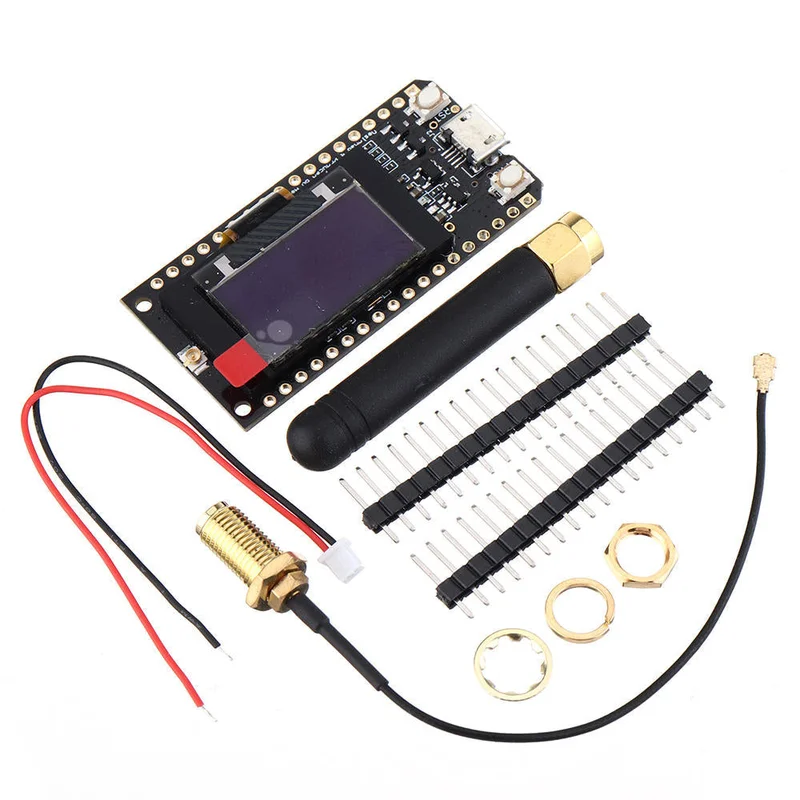

Pakket inbegrepen:

1x LoRa32 868MHz SX1276 ESP32
1x 868MHz veerantenne
1x lijn
2x pin
