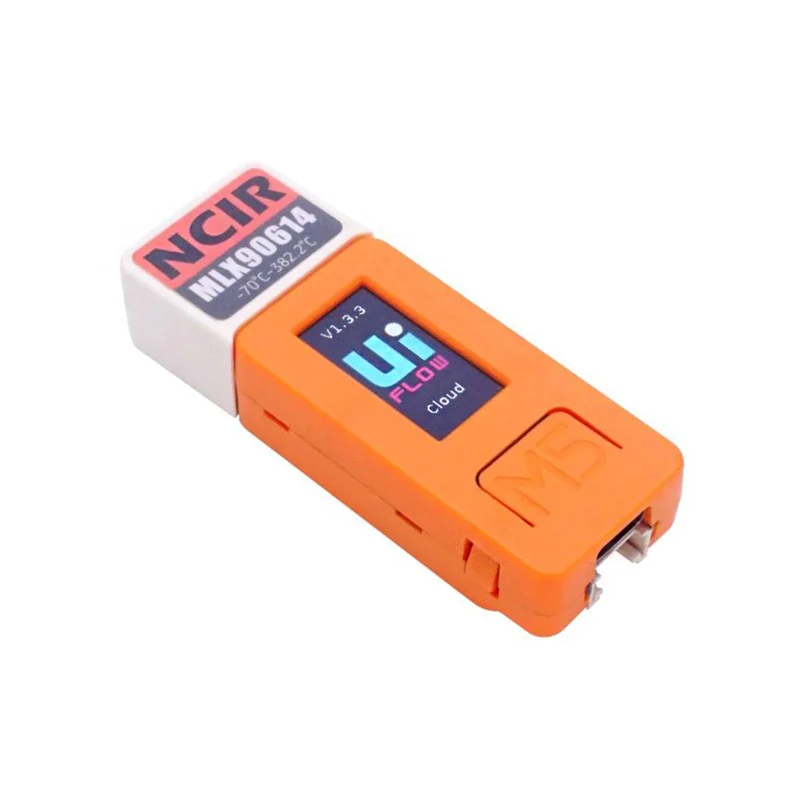

M5 Stick ESP32 Pico kleuren LCD mini IoT ontwikkelbord met infraroodsensor-Kwaliteitsgarantie

Description

Omschrijving:

M5Stick is een mini M5Stack, aangedreven door ESP32. Het is een draagbaar, eenvoudig te gebruiken, open source IoT-ontwikkelbord.

Wat kan het doen? Dit kleine apparaatje helpt je ideeën te realiseren, stimuleert je creativiteit en ondersteunt je bij IoT-prototypen in een zeer korte tijd. Het vereenvoudigt het ontwikkelingsproces aanzienlijk.

M5Stick is een van de kernapparaten uit de M5Stack-productlijn en maakt deel uit van een voortdurend groeiend hardware- en software-ecosysteem. Het heeft veel compatibele modules en eenheden, evenals een open source code- en engineeringgemeenschap die je in elke stap van het ontwikkelingsproces ondersteunt.

Kenmerken:

• 5V gelijkstroomvoeding
• USB Type-C
• ESP32-gebaseerd
• 4 MByte Flash
• 6-assen IMU MPU6886
• Rode LED
• Zoemer
• IR zender
• 1 knop, OLED (1,3 inch), 1 resetknop
• 2.4G Antenne: Proant 440
• 95 mAh Lipo-batterij
• Uitschuifbare socket
• Grove Port
• Draagbaar en aan de muur te bevestigen
• Ontwikkelingsplatform UIFlow, MicroPython

ESP32 Kenmerken:

• 240 MHz dual-core Tensilica LX6-microcontroller met 600 DMIPS
• Geïntegreerde 520 KB SRAM
• Geïntegreerde 802.11b/g/n HT40 Wi-Fi-transceiver
• Geïntegreerde dual-mode Bluetooth
• Hall-sensor
• 10x capacitieve aanraakinterface
• 32 kHz kristaloscillator
• PWM/timer invoer/uitvoer beschikbaar op elke GPIO pin
• SDIO-master/slaaf 50 MHz
• Ondersteuning voor kaartinterface

PinMap:

TFT LCD:

Driver IC:ST7735S
Resolutie:80 * 160

GROVE PORT:

MIC (SPM1423):

6-assen houdingssensor (MPU6886) & energiebeheer IC (AXP192):

Inschakelen / uitschakelen:

Inschakelen: klik op de resetknop
Uitschakelen: dubbelklik op de resetknop

Datasheets:

• ESP32-PICO
• ST7735S
• BM8563
• MPU6886
• AXP192
• SPM1423
