M5Stack Base15 Pro industrile printmodule M-Bus uitbreidingskaart-Kwaliteitsgarantie

Description

Beschrijving:

Base15is een zeer aanpasbare basis voor industrieel gebruik. Het is vergelijkbaar met de PLC Base, maar op een hoger aangepast niveau.
Het pakket bevat een protoboard waarmee u uw eigen circuitontwerp kunt maken. Op het bord zijn twee Grove aansluitpunten gereserveerd. Een ander meegeleverd component is een M-type waterdichte verbinding die aan de zijkant en onderkant van de basis kan worden gemonteerd. De ’15’ verwijst naar de hoogte van de basis, die 15 cm is. Elke kant van de basis is verplaatsbaar, snijdbaar en kan worden aangepast met een andere interface. Voor de aanpassing aan de onderkant zijn er veel alternatieve structurele componenten beschikbaar en het is volledig open source. U kunt de onderdelen 3D-printen en de zijkanten vervangen zoals u wilt.

Aan de onderkant van het product zijn er 2 verschillende montagemogelijkheden: Din-Rail en Hunger.

Het product is volledig compatibel met de stapelbare M5-modules en uitbreidbare M5-eenheden. Deze basis biedt een onbeperkt aantal combinaties, is krachtig, flexibel en voorzien van een behuizing van industriële kwaliteit. Als u in een industriële omgeving werkt, raden wij deze Base ten zeerste aan, omdat het de beste en snelste oplossing biedt voor uw behoeften.

Voorzien van:

• Zeer aanpasbaar
• Alternatieve onderdelen
• M-Bus uitbreiding
• 2 montagemogelijkheden

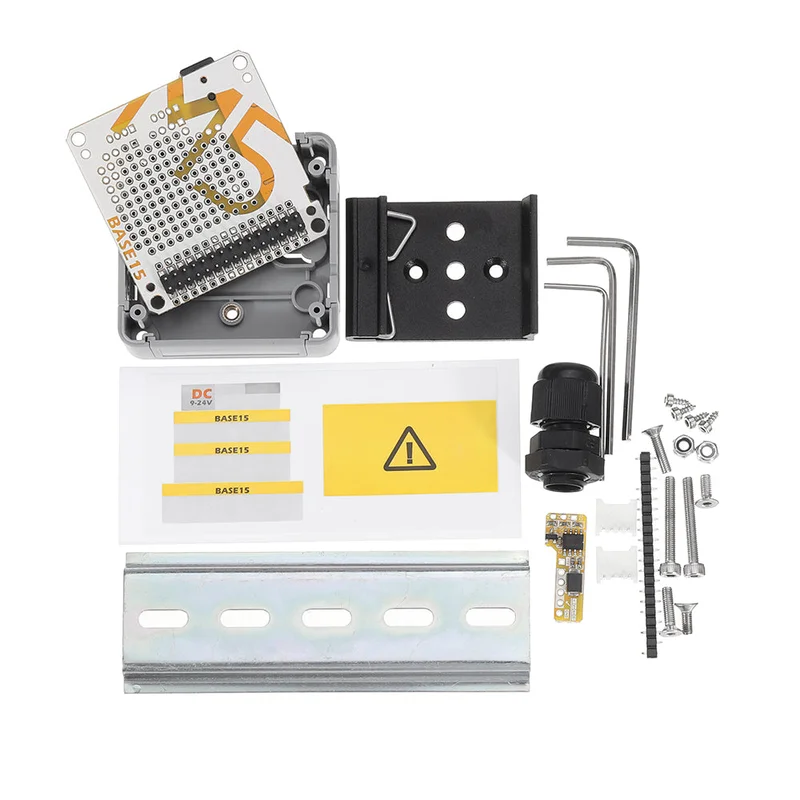

Pakket bevat:

• 1x PLC-Pro naar Broad
• 1x plastic behuizing Base15
• 1x Diagids
• 1x Din-Rail
• 2x Grove Port
• 1x M12 * 1,5
• 2x inbussleutel
• 10x schroef (3 soorten: M3x22, M3x12, M3x8, M2x5)
• 2x M3 moer
• 1x pennenset van 2,45 mm
• 1x sticker

Structurele ontwerp-bestanden:

Klik hier voor open source architectuurontwerpbestanden

Schematisch:

• Schematisch
