Microcontroller ontwikkelbord met USB-kabel-Kwaliteitsgarantie

Description

Beschrijving:

Dit microcontroller ontwikkelbord is gebaseerd op de SAM3X8E ARM Cortex-M3 CPU. Het is het eerste bord dat gebruikmaakt van een 32-bits ARM-kernmicrocontroller. Het beschikt over 54 digitale invoer-/uitvoer-pinnen (waarvan 12 kunnen worden gebruikt als PWM-uitgangen), 12 analoge ingangen, 4 UART’s (seriële hardware-poorten), een klokfrequentie van 84 MHz, een USB OTG-compatibele verbinding, 2 DAC (digitaal naar analoog), 2 TWI, een voedingsaansluiting, een SPI-header, een JTAG-header, een resetknop en een wisknop.

Het bord bevat alles wat nodig is om de microcontroller te ondersteunen; sluit het aan op een computer met een micro-USB-kabel of voed het met een AC-naar-DC-adapter of batterij om te beginnen. Dit bord is compatibel met alle schilden die werken op 3,3 V en voldoen aan de 1.0 pinout.

De SAM3X heeft 512 KB (2 blokken van 256 KB) flashgeheugen voor het opslaan van code. De bootloader is in de fabriek voorgeprogrammeerd en wordt opgeslagen in speciaal ROM-geheugen. De beschikbare SRAM is 96 KB, verdeeld over twee aaneengeschakelde banken van 64 KB en 32 KB. Alle beschikbare geheugen (Flash, RAM en ROM) is direct toegankelijk als een platte adresruimte.

Het is mogelijk om het flashgeheugen van de SAM3X te wissen met de toetsenbordknop. Dit zal de momenteel geladen schets van de microcontroller verwijderen. Om te wissen, houdt u de wis-knop gedurende enkele seconden ingedrukt terwijl het bord is ingeschakeld.

Voorzieningen:

Dit bord heeft een 32-bits ARM-kern die de typische 8-bits microcontrollerborden kan overtreffen. De belangrijkste verschillen zijn:

• Een 32-bits kern, waarmee operaties op 4 bytes brede data binnen een enkele CPU-klok kunnen worden uitgevoerd.
• CPU-klokfrequentie van 84 MHz
• 96 KB SRAM
• 512 KB flashgeheugen voor code
• Een DMA-controller, die de CPU kan ontlasten van geheugenintensieve taken

Waarschuwing:

In tegenstelling tot andere borden werkt dit ontwikkelbord op 3,3 V. De maximale spanning die de I/O-pinnen kunnen verdragen, is 3,3 V. Het aanleveren van hogere spanningen, zoals 5 V aan een I/O-pin, kan het bord beschadigen.

Specificaties:

• Microcontroller: AT91SAM3X8E
• Bedrijfsspanning: 3,3 V
• Ingangsspanning (aanbevolen): 7 V – 12 V
• Ingangsspanning (grenzen): 6 V – 16 V
• Digitale I/O-pinnen: 54 (waarvan 12 PWM-uitgangen)
• Analoge invoerpinnen: 12
• Analoge uitgangen: 2 (DAC)
• Totaal DC-uitgangsstroom op alle I/O-lijnen: 130 mA
• Gelijkstroom voor 3,3 V pin: 800 mA
• Gelijkstroom voor 5 V pin: 800 mA
• Flash-geheugen: 512 KB beschikbaar voor gebruikersapplicaties
• SRAM: 96 KB (twee banken: 64 KB en 32 KB)
• Kloksnelheid: 84 MHz

Pakket bevat:

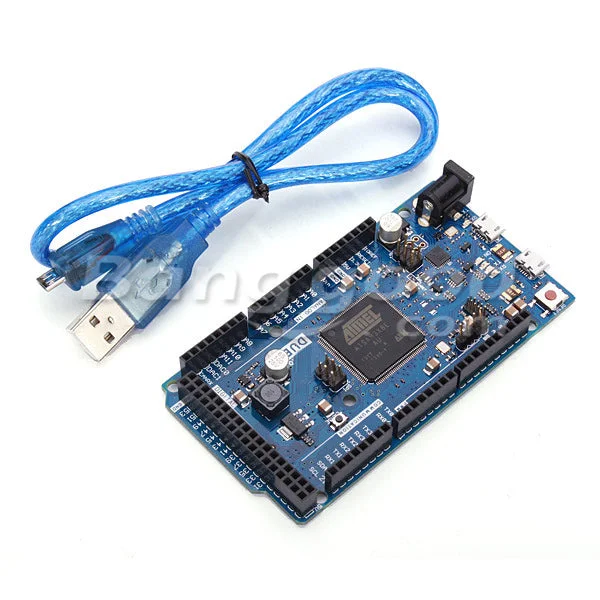

• 1 x compatibel DUE R3
• 1 x USB-kabel
