Description
20% korting COUPON-code: mini234

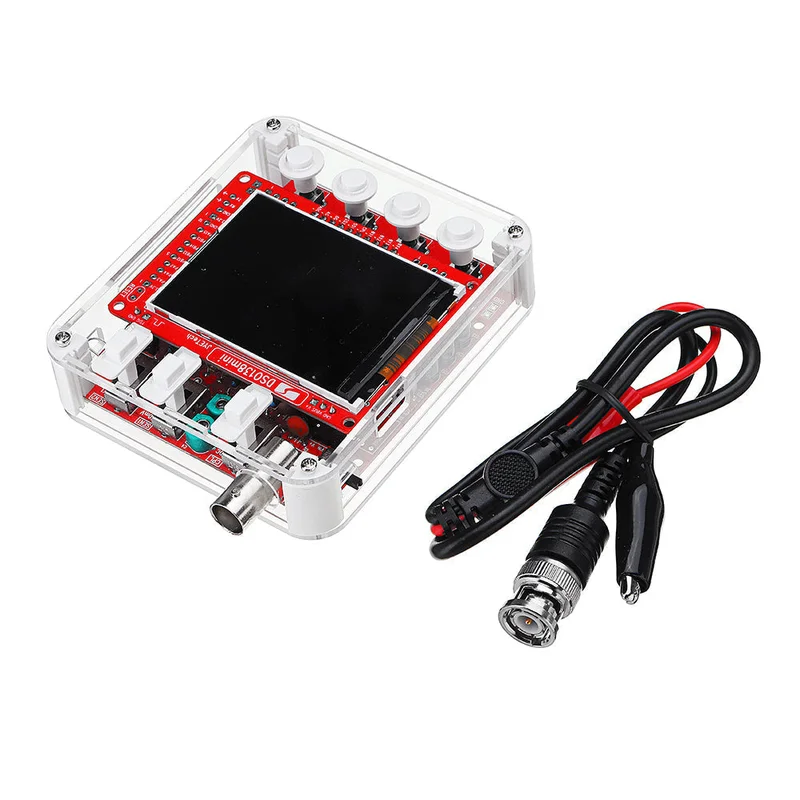

Deze mini digitale oscilloscoop biedt verschillende verbeteringen:
- Betere structuur en kleinere afmetingen. De omvangrijke pin-headers die de LCD en het moederbord in eerdere modellen verbonden, zijn geëlimineerd, wat het solderen voor beginners vergemakkelijkt.
- Voeding via USB of batterijen, waardoor het apparaat handiger is voor draagbaar gebruik. De analoge versie is geschikt voor een batterijlader om het apparaat praktischer te maken.
- Externe triggeringang voor TTL- of LVTTL-signalen.
- Seriële uitvoer van golfvormgegevens, zodat vastgelegde gegevens kunnen worden opgeslagen en weergegeven op een pc.
- Het moederbord kan ook als algemeen besturingsbord met een LCD-scherm worden gebruikt, met eenvoudig toegankelijke MCU-poorten.
Optionele onderdelen voor een completere oscilloscoop:
- BNC-connector voor aansluiting op standaard professionele BNC-sondes.
- Standaard BNC-sonde.
- Accubayer breakout-bord JYE118(Product-ID: 1337078)
Belangrijke kenmerken:
- Analoge bandbreedte: 0 – 200 KHz
- Sampling rate: 1Msps max
- Gevoeligheid: 10mV / Div – 5V / Div
- Gevoeligheidsfout: <5%
- Verticale resolutie: 12-bits
- Tijdsbasis: 10us / Div – 500s / Div
- Opnamelengte: 1024 punten
- Ingebouwd testsignaal van 1 KHz / 3,3 V
- Golfvorm opslaan / oproepen
Belangrijke aantekeningen:
De voeding is niet inbegrepen. Een micro-USB-kabel is vereist om het apparaat van stroom te voorzien. Elke USB-poort met een stroomcapaciteit van meer dan 150mA kan worden gebruikt.
Specificaties:
| Nummer van kanaal | 1 |
| Analoge bandbreedte | 0 – 200KHz |
| Gevoeligheid | 10mV / Div – 5V / Div |
| Gevoeligheidsfout | <5% |
| Resolutie | 12-bit |
| Impedantie invoeren | 1M ohm |
| Maximale ingangsspanning | 50Vpk |
| Koppelen | DC, AC, GND |
| Max Real-time sampling-snelheid | 1Msps |
| Tijdsbasis | 10us / Div – 500s / Div |
| Recordlengte | 1024 |
| Trigger Modes | Auto, Normaal, Enkel |
| Trigger Types | Opgaande / neergaande flank |
| Trigger positie | 1/2 van de buffergrootte vastgelegd |
| Scherm | 2,4 inch kleur TFT LCD met 320 x 240 resolutie |
| Stroomvoorziening | 3.5V – 6V DC |
| Lever stroom | 120mA @ 5V |
| Dimensie | 85mm x 75mm x 15mm |
| Gewicht | 50 gram (exclusief kabels) |
