Mini toetsenbord HAT voor M5StickC met I2C-verbinding-Kwaliteitsgarantie

Description

Beschrijving:

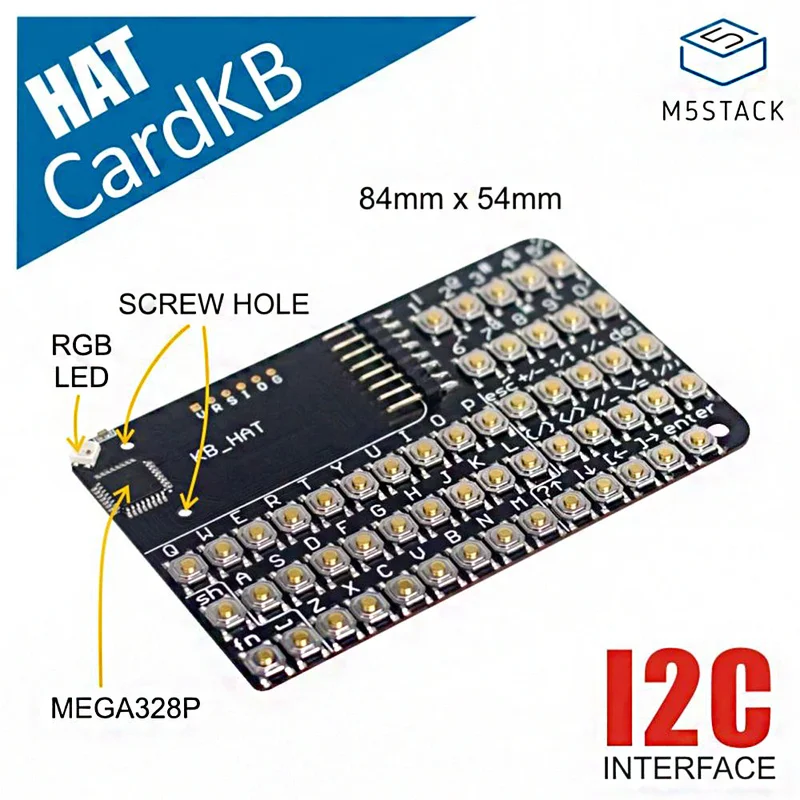

Dit toetsenbord HAT is een volledig uitgerust QWERTY-toetsenbord, speciaal ontworpen voor de M5StickC. Het biedt een oplossing voor projecten die interactie vereisen via een toetsenbord, aangezien de M5StickC zelf slechts 2 knoppen heeft. Met de CardKB HAT kun je eenvoudig typen en communiceren.

De CardKB HAT ondersteunt verschillende knopcombinaties (Shift + Toets, Fn + Toets) en voegt veel extra toetsen toe. Het is uitgerust met een RGB-led die de status van het toetsenbord aangeeft. Het IIC-adres is 0x5F.

Beschrijving van de knopcombinatie:

• Bij het indrukken van een enkele toets knippert de LED blauw en geeft het toetsenbord de eerste (normale) toetswaarde in kleine letters weer. Bijvoorbeeld, als “Q” wordt ingedrukt, zal het toetsenbord “q” uitvoeren (kleine letters).

• Bij het indrukken van de Shift-toets knippert de LED rood en geeft een lettertoets een hoofdletter of de tweede waarde. Als je eenmaal op “Shift” drukt en vervolgens op “Q” drukt, zal het toetsenbord “Q” uitvoeren. Bij dubbelklikken op “Shift” vergrendelt het toetsenbord deze functie, waardoor alle ingedrukte lettertoetsen in HOOFDLETTERS worden uitgevoerd.

• Bij het indrukken van de Fn-toets (combinatie van aangepaste functietoetsen) knippert de LED groen en geeft het toetsenbord de derde toetswaarde af, die je kunt aanpassen op basis van je behoeften.

• Dubbelklik op Shift of Fn om deze te vergrendelen, zodat de tweede of derde waarde meerdere keren kan worden uitgevoerd.

Producteigenschappen:

• Volledig functioneel toetsenbord met ondersteuning voor meerdere toetsencombinaties
• IIC-adres: 0x5F (I2C)

Grootte en gewicht:

• Productgrootte:84.6mm x 54.2mm x 6.5mm
• Gewicht:21 gram

Inbegrepen:

• 1x CardKB HAT

Toepassing:

• Toetsenbordrandapparatuur

Gerelateerde links:

• Officiële video

• Forum

• CardKB HAT Firmware

EasyLoader

1. EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma dat eenvoudig op het M5-apparaat kan worden gebrand en waarmee een reeks functiecontroles kan worden uitgevoerd.
2. Dubbelklik na het downloaden van de software om de toepassing uit te voeren, verbind het M5-apparaat via de datakabel met de computer, selecteer de poortparameters en klik op “Brand” om het programma te branden (stel voor M5StickC de baudrate in op 115200 of 750000).
3. Momenteel is EasyLoader alleen beschikbaar voor Windows-besturingssystemen. Voordat je EasyLoader voor M5Core installeert en gebruikt, moet je het CP210X-stuurprogramma installeren (dit is niet nodig bij gebruik van M5StickC als controller).Klik hier voor de installatiehandleiding van het stuurprogramma

PinMap

ATMega328 ISP Download interface Pin voet definitie

Voorbeeld:

VoorIDE

Klik hier om de code te verkrijgen:hier
