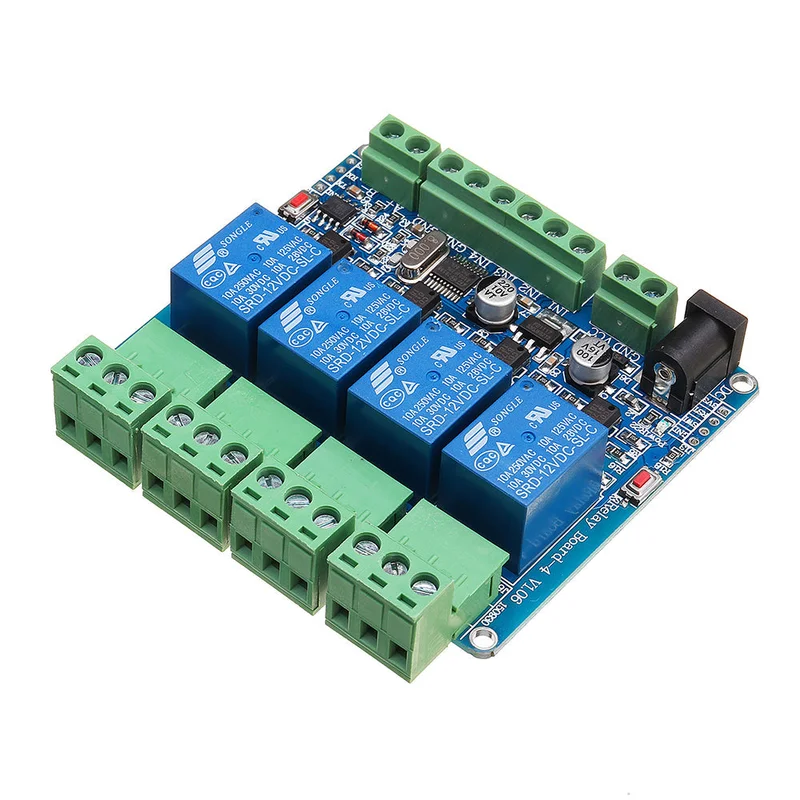

Modbus RTU 4-kanaals relaismodule met optocoupler-ingangsisolatie-Kwaliteitsgarantie

Description

Voorzien van:

• Relay communicatie: multi-unit netwerk 485 communicatie, gebaseerd op MBDBUS-RTU protocol. Het standaard communicatieadres is 1, de gebruiker kan het adres wijzigen door een commando.
• IN1 – IN4 worden gebruikt door de schakelaar. De status van de schakelaar wordt gelezen via 485, niet door de ingangsrelaisuitgang.
• S1 resetknop
• D5 lopende LED-indicator

Beschrijving:

• 4-kanaals relaisuitgang (één normaal open en één normaal gesloten)
• STM8S103F3 MCU
• 4-kanaals optocoupler-isolatie
• 4 relais met LED-indicatoren
• Ronde DC-interface en DC-interface. Handige stroombedrading (voedingsspanning 12V)
• 4-kanaals invoerinterface
• RS485 communicatie-interface
• Voedingsindicator
• Gebruikers-LED-lamp
• Resetknop
• SWIM-downloadinterface – (STLINK-V2 downloadprogramma, gebruikers kunnen programma’s tweemaal ontwikkelen)

Pin beschrijving:

• LED verbonden met gebruikers-LED
• TX RX is verbonden met 485-poort en pin TTL-poort
• KEY gebruikersknop (rode knop links)
• EN 485 gebruik einde
• IN1-IN4 invoerpoort is rechtstreeks verbonden met de terminal
• K1 – K4 relaisuitgangsbesturing
• ZWEM brandprogramma J13

Pakket inbegrepen:

• 1 x Modbus RTU 4-kanaals relaismodule
