Netwerkpoort uitbreidingskaart voor Duet 3 3HC 32-bit-Kwaliteitsgarantie

Description

Invoering:

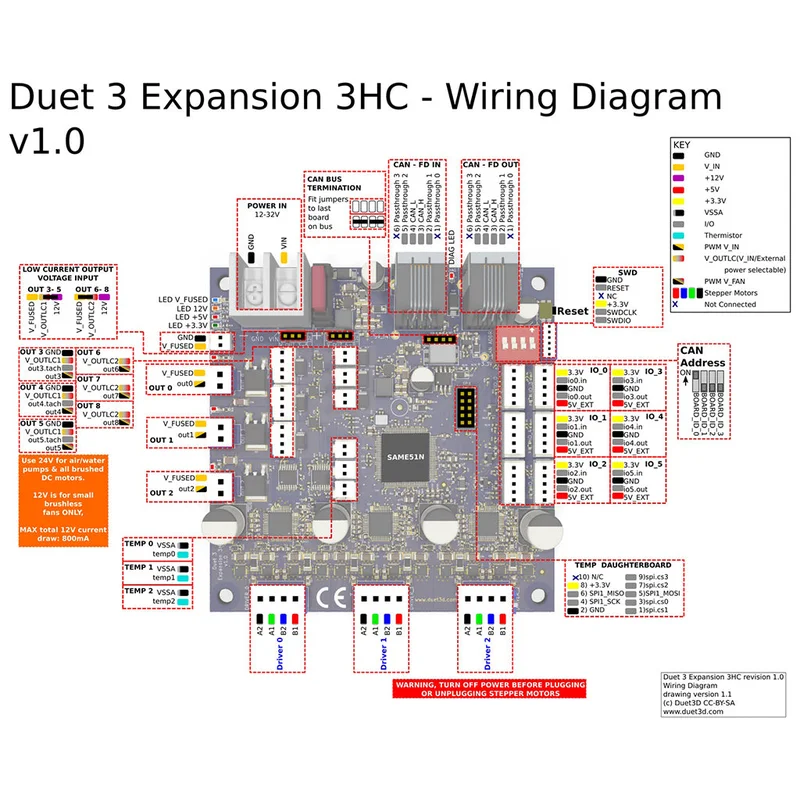

Deze uitbreidingskaart is een CAN-FD-aangesloten high-current full-featured kaart voor Duet 3-moederborden. Het doel is om maximale flexibiliteit in machineontwerp mogelijk te maken door krachtige moederborden, uitbreidingskaarten, intelligente gereedschapskaarten en aangepaste uitbreidingsmodules te combineren.

Kenmerken:

• Speciale 32-bits processor (ARM Cortex M4F @ 120 MHz)
• CAN-FD-busverbinding met Duet 3-moederbord, waarmee meerdere uitbreidingskaarten kunnen worden aangesloten. Ondersteunt maximaal 8 x 3-kanaals uitbreidingskaarten (tot 24 stepper-kanalen).
• Trinamic 5160 stepper-driver die kan werken met maximaal 4,45 A RMS en 6,3 A piek, met firmwarecontrole voor volledige functionaliteit, inclusief 256 microsteps, StallGuard 2 en StealthChop 2.
• 9 PWM-uitgangen met verschillende stroomcapaciteiten ter ondersteuning van 3 extruders en 6 ventilatoren.
• 6 IO-poorten voor terminals, sondes, filamentmonitors en andere sensoren.
• 3 Thermistor / PT1000-ingangen en ondersteuning voor 4 PT100 / thermokoppel-ingangen via optionele dochterkaart.
• Ondersteuning voor meerdere Z-sondes, inclusief DC42 IR Z-sonde en Duet3D Smart Effector voor incrementele printers.
• Het standaard pakket bevat een connectorpakket met een volledige set behuizingen en krimpfolies. De CAN-FD-kabel wordt niet meegeleverd; het is aan te raden om een geschikte “ADSL 2+ snelle breedbandmodemkabel RJ11 tot RJ11” aan te schaffen.

Pakket inbegrepen:

• Duet 3HC uitbreidingskaart * 1
• Connector * 20
• Netsnoerbehuizing * 6
