Description
Omschrijving:

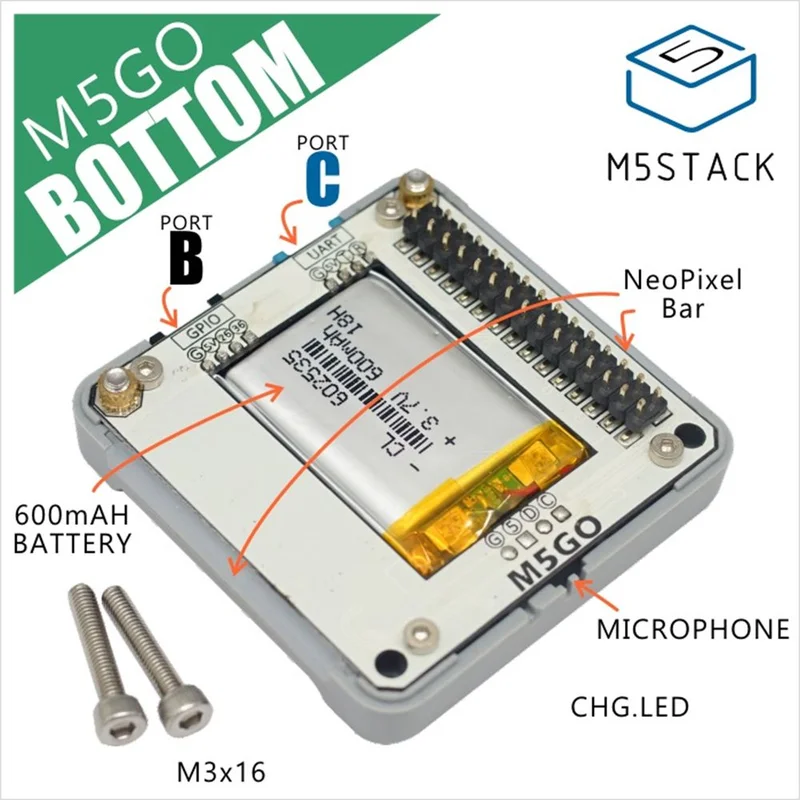

Deze batterijbodem is een upgrade voor de M5GO, uitgerust met een grotere batterijcapaciteit van 600 mAh, een microfoon, een RGB LED-balk en extra aansluitingen. De bodem is compatibel met de M5GO Lite, M5GO IoT-set en M5Fire.
Pakket Inbegrepen:
- 1 x Oplaadbare batterijbodem voor M5GO
PinMap:
POGO Pin
| POGO Pin | ESP32-chip |
|---|---|
| SCL | GPIO22 |
| SDA | GPIO21 |
LED-balk
De M5GO batterijbodem bevat 10 ingebouwde RGB LED’s.
| LED Pin | ESP32-chip |
|---|---|
| LED Pin | GPIO15 |
Microfoon (MIC)
| MIC Pin | ESP32-chip |
|---|---|
| MIC Pin | GPIO34 |
Aansluitingen
| POORT B (I/O) | ESP32-chip |
|---|---|
| G36 | GPIO36 |
| G26 | GPIO26 |
| 5V | 5V |
| GND | GND |
| POORT C (UART2) | ESP32-chip |
|---|---|
| RXD | GPIO16 |
| TXD | GPIO17 |
| 5V | 5V |
| GND | GND |
