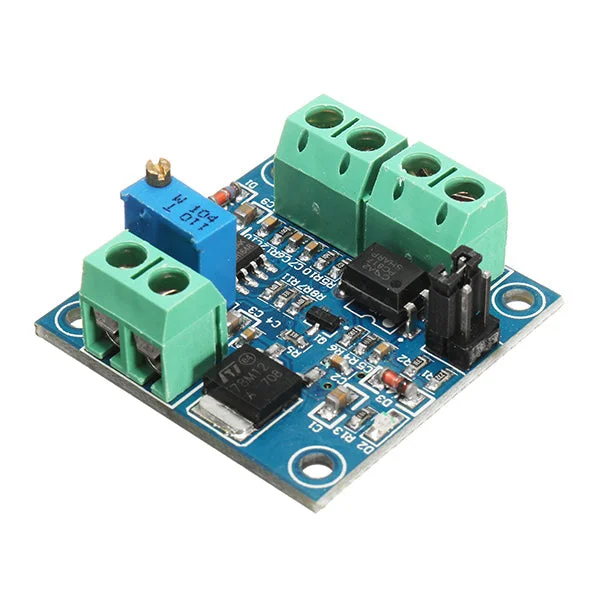

PWM naar voltage conversiemodule 0-100 PWM naar 0-10V-Kwaliteitsgarantie

Description

Beschrijving:

Deze module maakt gebruik van single-chip embedded technologie.

Het signaalniveau varieert van 4.5V tot 10V, met een jumper ingesteld op 5V. Dit is voornamelijk bedoeld voor conventionele industriële besturingskaarten (zoals MACH3) met een 5V CPU-interface.

De module is eenvoudig te bedienen en kan worden afgesteld met een potentiometer.

U kunt het bereik van het signaalinvoerniveau PWM selecteren via een korte kap.

De module is klein, gemakkelijk te dragen en te gebruiken.

Bedrijfsspanning van de module: DC12V-30V (vermogensvereisten: groter dan 100mA).

PWM ontvangstfrequentiebereik van het signaal: 1KHz-3KHz.

Het signaalniveau varieert van 12V tot 24V, met een jumper ingesteld op 24V. Dit is voornamelijk gericht op de conventionele PLC-interface.

Conversiebereik: 0% -100% PWM naar 0-10V spanning.

Toelaatbare fout: 5%.

Pin Definitie:

• VCC: werkkracht 12-30V
• GND: gemalen
• PWM: invoer PWM-signaal positief
• GND: ingangsspanning grond
• VOUT: Uitgangsspanning: 0-10V
• GND: output ground

Pakket inbegrepen:

5 x PWM naar spanningsomzettingsmodule 0-100% PWM naar 0-10V spanning
