Description

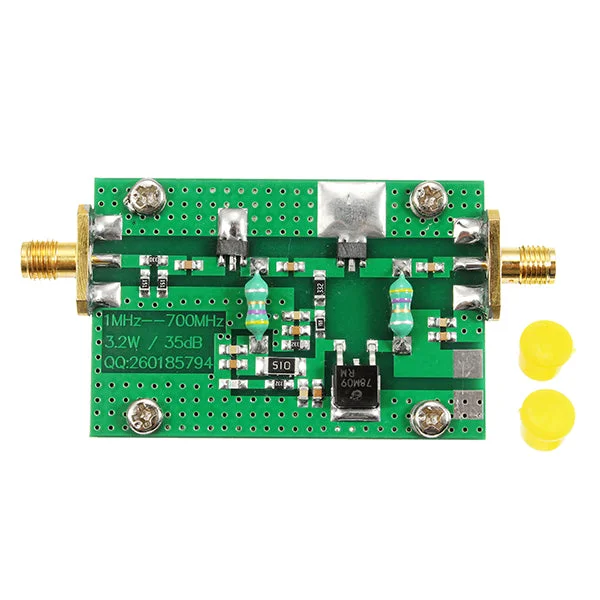

Deze breedband RF-versterker is geschikt voor verschillende draadloze toepassingen zoals FM-kortegolfradio’s, afstandsbestuurbaar speelgoed en digitale radio. Hij biedt een maximale uitgang van 3 watt bij een invoer van 1 milliwatt (0 dBm) en werkt bij een spanning van 15V. De breedbandwerking loopt van 1MHz tot 700MHz, met een goed ontworpen lage frequentie die tot 35 dBm (3W) kan bereiken. Op 500 MHz kan de uitgangsstroom 32 dBm (1,6W) bereiken. Raadpleeg de S21- en puntfrequentietestkaarten voor specifieke prestaties.
- Voedingsspanning: +15V DC (typische stroom 450mA/maximale output)
- Werkfrequentie: 1MHz-700MHz
- Ingangs- en uitgangsimpedantie: 50 ohm
- Maximale uitvoer amplitude: 35 dBm (3,2W/50 ohm)
- Gain: 35 dB (verschillend per frequentie; zie S21-curves)
- Ingangssignaal: lage frequentie (0 dBm/1 mW), hoge frequentie (2 dBm)
- Afmetingen versterker: 37mm x 56mm x 15mm, met groot koellichaam
Let op: Zet het apparaat niet aan zonder signaalinvoer of als de uitgang niet is aangesloten om te laden.
