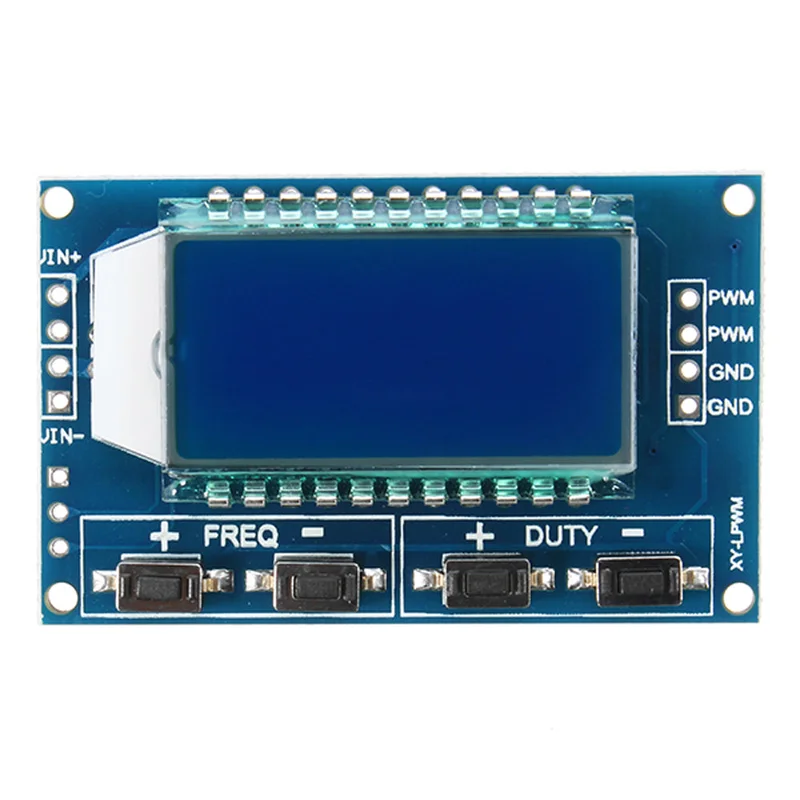

Signaalgenerator 1Hz-150kHz 3.3V-30V met LCD-scherm-Kwaliteitsgarantie

Description

Parameter instellingen:

De module heeft vier onafhankelijke toetsen, die worden gebruikt om de frequentie en werkcyclus in te stellen. Ondersteuning voor kort drukken (een eenheid verhogen of verlagen) en lang drukken (snel verhogen of verlagen) maakt het eenvoudig om de parameters automatisch in te stellen, zelfs bij stroomuitval.

Module parameters:

• Werkspanning: 3.3 ~ 30V;
• Frequentiebereik: 1Hz ~ 150KHz;
• Frequentie nauwkeurigheid: ongeveer 2% in elk bereik;
• Signaal laadvermogen: uitgangsstroom van ongeveer 5 ~ 30mA;
• Uitgangsamplitude: PWM amplitude gelijk aan de voedingsspanning;
• Omgevingstemperatuur: -20 ~ +70 ℃.

Toepassingsgebied:

• Gebruikt als blokgolfsignaalgenerator voor experimentele ontwikkeling;
• Genereert blokgolfsignaal voor motorbesturing;
• Genereert instelbare puls voor MCU gebruik;
• Genereert instelbare puls voor regelgerelateerde circuits (zoals dimmen met PWM).

Seriële poortbesturing:

Communicatienormen: 9600 bps, databits: 8, stop bit: 1, controlecijfer: geen, flow control: geen.

Instellingen:

• F101: frequentie instellen op 101Hz (001 tot 999);
• F1.05: frequentie instellen op 1.05kHz (1.00 tot 9.99);
• F10.5: frequentie instellen op 10.5kHz (10.0 tot 99.9);
• F1.0.5: frequentie instellen op 105kHz (1.0.0 tot 1.5.0);

Stel de duty cycle in op PWM:

• DXXX: stel de werkcyclus in op PWM op XXX (001 tot 100); bijvoorbeeld D050 stelt de PWM in op 50%.

Lees de ingestelde parameters door een “lees” string te sturen. Bij succesvolle setup ontvangt u: omlaag; bij mislukte setup: FALL.

Pakket inbegrepen:

• 5 x Signaalgenerator 1Hz-150kHz 3.3V-30V
