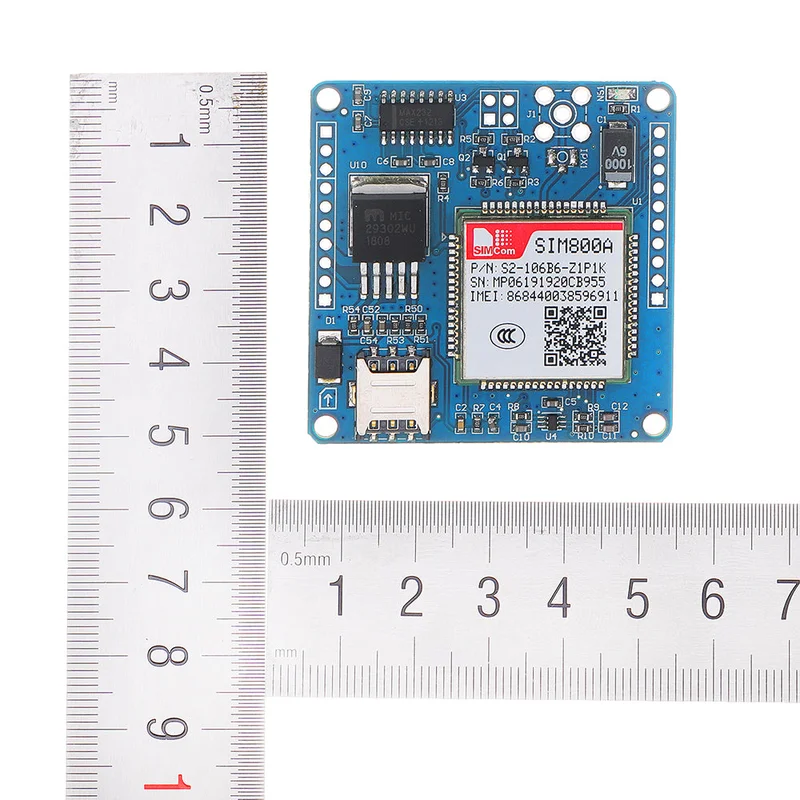

SIM800A ontwikkelbord GPRS/GSM met dual frequency en Nano SIM-ondersteuning-Kwaliteitsgarantie

Description

Invoering:

Het SIM800A Nano ontwikkelbord is een hoogwaardige industriële GSM/GPRS-module met een rijke interface, uitstekende functionaliteit, stabiele werking, sterke anti-interferentie, hoge integratie van perifere circuits en een compact formaat. Het is bijzonder geschikt voor verschillende toepassingen die spraak-, SMS- en GPRS-datadiensten vereisen, zoals smart home-systemen, intelligente inzamelsystemen en bewaking op afstand.

Kenmerken:

• Ondersteunt dual-band GSM/GPRS (900 MHz / 1800 MHz)
• Ondersteuning voor RS232 / TTL seriële poort (ondersteunt 3.3V / 5V systemen)
• Voeding van 5V tot 18V (9V1A voeding wordt aanbevolen)
• Gereserveerde spraakinterface
• Reserve SMA en IPX-interfaces
• Ondersteuning voor SMS-service MT / MO / Tekst / PDU-modus
• Ondersteuning voor TCP / UDP-communicatie, FTP / HTTP-service
• Ondersteuning voor Nano SIM-kaart

Pin beschrijving:

• PWR: Positieve voeding
• DTR: DTR
• RI: RI-uitvoerpen
• RES: Reset pin
• M+: Microfoon +
• M-: Microfoon –
• S+: Hoorn positief
• S-: Hoorn negatief
• GND: Voedingsgrond
• BAT: Interface voor voeding van lithiumbatterijen
• EN: Voeding inschakelen, standaard hoog
• VCC_IN: Externe voedingsingang
• TXD: TTL seriële uitgang
• RXD: TTL seriële invoer
• V_MCU: Interface voor niveau-aanpassing
• R_232: RS232 seriële invoer
• T_232: RS232 seriële uitgang

SIM800A-chip:

Belangrijkste kenmerken:

• Twee-frequentie 900 / 1800MHz
• GPRS multi-slot klasse 12/10
• GPRS mobiel station klasse B
• Voldoet aan de GSM 2/2+ standaard
• – Klasse 4 (2 W @ 900 MHz)
• – Klasse 1 (1W @ 1800MHz)
• Afmetingen: 24 * 24 * 3 mm
• Gecontroleerd via AT-commando’s (GSM 07.07, 07.05 en SIMCOM verbeterde AT-commando set)
• Voedingsspanning: 3.4 ~ 4.4V
• Laag energieverbruik
• Bedrijfstemperatuur: -40 °C ~ +85 °C

Dataoverdracht:

• GPRS klasse 12: Maximaal 85,6 kbps (downstream-snelheid)
• Ondersteunt PBCCH
• Codeerschema’s CS 1, 2, 3, 4
• PPP-stack
• CSD tot 14,4 kbps
• USSD
• Niet-transparante

Software kenmerken:

• 0710 MUX-protocol
• Ingebouwd TCP / UDP-protocol
• FTP / HTTP
• MMS
• E-mail
• DTMF-detectie
• Interferentiedetectie
• Opname
• SSL
• Bluetooth 3.0 (optioneel)

Pakket bestaat uit:

• 1 x SIM800A ontwikkelbord
