Description

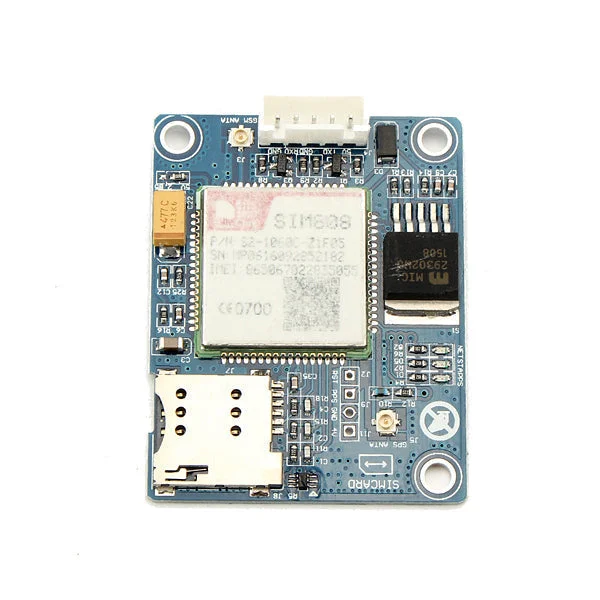

SIM808 Module GPS GSM GPRS Quad-band Ontwikkelingsbord
Bestand download:
Geprogrammeerde functies:
- Bellen
- Telefoon beantwoorden
- SMS-berichten versturen
- Chinese SMS versturen
- Ontvangst van SMS met LED-verlichting
- GPRS_TCP programma (dynamisch IP)
- GPRS_TCP programma (domeinnaam)
- GPRS_UDP programma (dynamisch IP)
- GPRS_UDP programma (domeinnaam)
- GPRS transparante transmissiemodus
- Uitgebreid functioneel demo programma (STM32)
- Uitgebreid functioneel demo programma (STC12)
- Uitgebreid functioneel demo programma (STC15)
- Bluetooth-testprogramma (PPS-service, Bluetooth-serieel)
- Bluetooth-telefoonbediening voor LED-licht
- GPS testprogramma
Voorzieningen:
- Voeding: 5-18V
- Computer debugging via USB – TTL
- Inclusief een set lithium batterijkabel voor mobiele telefoons
- Inclusief drie LED-indicatoren voor eenvoudig debuggen
- Inclusief een Micro SIM-kaarthouder
- Met een set TTL seriële poort, compatibel met 2.85V, 3.3V, 5V systemen
- Ondersteunt SMS, telefoon, GPRS data, GPS, HTTP protocol, DTMF decoder, MMS, opnamefunctie, enz.
Pakketinhoud:
- 1 x SIM808 Module
- 1 SIM-kaart installatie diagram
- 2 Lithium batterij interface
- 3 SIM-kaartbeveiliging IC
- 4 Micro SIM-kaart
- 5 Andere bedieningsinterfaces
- 6 Microfoon Voice Terminal
- 7 USB-interface (alleen voor upgrade, standaard niet gesoldeerd)
- 8 Tantalum condensator
- 9 TTL-uitgang hoog niveau selectie (standaard 5V)
- 10 TTL niveau matching circuit
- 11 GSM IPX antenne interface
- 12 5V voeding en seriële interface
- 13 TVS drukpijp
- 14 Bluetooth-antenne-interface (standaard niet gesoldeerd)
- 15 LDO voeding
- 16 LED licht
- 17 GPS antenne voedingsschakeling
- 18 GPS antenne interface (standaard verbinding met actieve antenne)
De module kan via de seriële poort AT-commando’s ontvangen om controle te krijgen. Deze module vereist alleen een voeding en een seriële poort.
Regelmodule methode:
| GSM/GPRS Kenmerken | |
| Band | GSM850, EGSM900, DCS1800, PCS1900. 523.801 |
| Zendvermogen | Klasse 4 (2W) bij GSM850 en EGSM900 |
| Klasse 1 (1W) bij DCS1800 en PCS1900 | |
| GPRS overdrachtssnelheid | GPRS data downlink transmissie: max. 85,6 kbps |
| GPRS data uplink transmissie: max. 85,6 kbps | |
| SIM-kaart interface | 1.8V, 3V ondersteuning voor 2G / 3G / 4G mobiele Unicom kaarten |
| Seriële poort | Ondersteunt automatische baudrate herkenning: 1200bps tot 115200bps |
| GPS Kenmerken | |
| Horizontale nauwkeurigheid | <2.5m |
| Snelheid – nauwkeurigheid (DGPS) | 0.05m / s |
| Acceleratie-nauwkeurigheid (DGPS) | 0.05m / s² |
| Tijdnauwkeurigheid | 10ns |
| Energieverbruik | 42mA (3,8V @ -130dBm, GSM IDLE) |
| Bluetooth functie | Geïntegreerde AT commando controle |
| Volledig compatibel met Bluetooth 3.0 + EDR | |
| Volledig geïntegreerde PA, biedt een uitgangsstroom van 10dBm | |
| Ondersteunt maximaal vier actieve ACL-kanaalverbindingen | |
| Basisparameters | |
| Spanningsbereik | Normale spanning: 5-18V |
| Polariteitspanning: 5-26V | |
| Lithium batterij interface spanning | 3.4V-4.4V |
| Energieverbruik | Afhankelijk van de functiebehoefte, aanbevolen voeding 12V1A |
| Temperatuurbereik | Bedrijfstemperatuur: -40 °C tot +85 °C |
| Opslagtemperatuur: -45 °C tot +90 °C | |
| Afmetingen | 50 * 50mm |
