Split-vergrendeling rotorkopmontage voor 450DFC-Kwaliteitsgarantie

Description

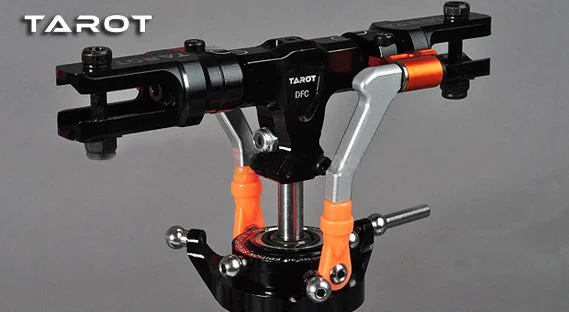

Split-vergrendeling rotorkopmontage voor 450DFC

Artikelnaam: Split-vergrendeling rotorkopmontage voor 450DFC
Artikelnummer: 450DFC

Kenmerken:

• DFC rotorkop voor 450 DFC (TL45162 / TL48025) en andere DFC rotor kop wijzigingen.
• Innovatief ontwerp met een schuin stangstructuur voor een uniek scharnierend gebalanceerd rollend moment.
• Gemaakt van 6061-T6 aluminium met CNC multi-assige bewerkingstechniek.
• Trapezoïdale horizontale aswasser voor verbeterde rubberen voorspanning.
• Ultra-lage zwaartepunt en korter spindelontwerp, waardoor het rotorniveau dicht bij het zwaartepunt van het lichaam ligt.
• Nieuwe DFC hoofdrotorhouder met een driepunt V-vormig spindel slot ontwerp.
• Nieuwe DFC hoofdrotor behuizing met bovenste laser schaal lijn.
• Versterkte horizontale as pad van 85 ° superhard rubber.
• Groot-formaat lagers voor optimale prestaties.
• Anti-shot horizontale as ontwerp volgens 480 specificaties.

Relevante ondersteunende ID:

• 450 DFC Anti-shot horizontale as TL48009
• 450 nieuwe grote lager Moderator rotorhouder hoofdgroep TL48013
• 450DFC Vergrendeling van de hoofdrotorhouder TL48018
• 450DFC hoofdrotorhouder verbonden arm TL48026
• 450DFC kantelstaaf TL48027
• 450DFC horizontale aswasser TL45000
• 450DFC horizontale aswasser TL45167

Specificaties:

• 1 x 450DFC Hoofdkussenhuisstel
• 1 x 450DFC spindel (108MM)
• 2 x 450 DFC de abscissewasser (Φ4xΦ7.0×4.0mm)
• 1 x De 450 DFC spindel vergrendelende kraagschroef (M2.5 x10.5mm)
• 1 x M2,5 schuifmoer
• 2 x Metaaldrager Moderator rotorhouder
• 2 x Lager (Φ4.0xΦ8×3.0mm)
• 2 x Stuwlager (Φ4.0xΦ9×4.0mm)
• 2 x Wassers (Φ4xΦ6.5×0.5mm)
• 2 x Lager (Φ4.0xΦ9×4.0mm)
• 2 x Wassers (Φ2.5xΦ4.5×0.3mm)
• 2 x Kophoek hexagonale schroeven (M3 x 15mm)
• 2 x M3 slipmoer
• 1 x De 450 DFC anti-schot horizontale as TL48009 (Φ4.0×54.0mm)
• 2 x 450 metalen DFC hoofdrotorhouder verbonden arm
• 2 x Franc bearing (Φ2xΦ5×2.5mm)
• 2 x Plane bearing (Φ2xΦ5×2.5mm)
• 2 x M2.0 Cup zeskantige schroef (M2.0x9mm)
• 2 x Kopschroef, M2.0 (M2.0x5mm)
• 2 x 450 metalen DFC kantelkoppeling
• 2 x M2.5 ontluchtingsschroef (M2.5x10mm)
• 2 x 500 DFC hoofdkogelkop gesp TL50186
• 2 x M2.0 kopkop Heksagon kraagschroef (M2.0x15mm)

Pakket Inbegrepen:

1 x Split-vergrendeling rotorkopmontage voor 450DFC (swashplate niet inbegrepen)

Opmerking: Bij het monteren van de lagerlager moet aandacht worden besteed aan de IN-diameter van de borgring in de nabijheid van de Vanda, om effectief te kunnen functioneren.
