Split-vergrendeling rotorkopmontage voor Tarot 450 DFC-Kwaliteitsgarantie

Description

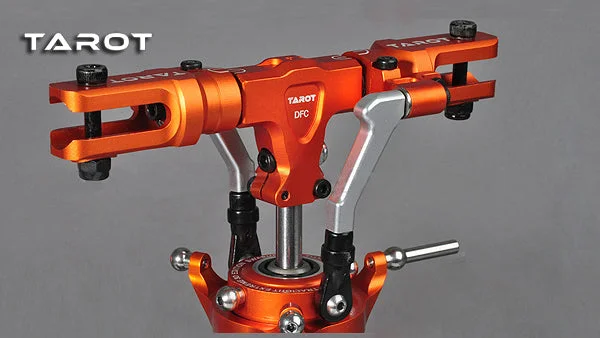

Split-vergrendeling rotorkopmontage voor Tarot 450 DFC

Beschrijving:

Item Naam: Split-vergrendeling rotorkopmontage voor Tarot 450 DFC
Kleur: Oranje

Kenmerken:

• DFC rotorkop voor Tarot 450 DFC (TL45162 / TL48025) en andere DFC rotor kop wijzigingen.
• Innovatief ontwerp met een schuin stangstructuur voor een uniek scharnierend gebalanceerd rollend moment.
• Gemaakt van 6061-T6 aluminium met CNC multi-assige bewerkingstechniek.
• Trapezoïdale horizontale aswasser voor betere passing en rubberen voorspanning.
• Ultra-lage zwaartepunt en korter spindelontwerp, waardoor het rotorniveau dicht bij het zwaartepunt van het lichaam komt.
• Nieuwe DFC hoofdrotorhouder met een driepunt V-vormig spindel slot ontwerp.
• Nieuwe DFC hoofdrotor behuizing met bovenste laser schaal lijn.
• Versterkte horizontale as pad van 85 ° superhard rubber.
• Groot-formaat lagers met folder zetel centrum druklager.
• Anti-shot horizontale as ontwerp volgens 480 specificaties.

Relevante ondersteunende ID:

• 450 DFC Anti-shot horizontale as TL48009
• 450 nieuwe grote lager Moderator rotorhouder hoofdgroep TL48013
• 450 DFC Vergrendelende hoofdrotorhouder TL48018
• 450 DFC hoofdrotorhouder verbonden arm TL48026
• 450 DFC kantelstaaf TL48027
• 450 DFC horizontale aswasser TL45000
• 450 DFC horizontale aswasser TL45167

Specificaties:

• 1 x 450 DFC hoofdrotor behuizing set
• 1 x 450 DFC spindel (108MM)
• 2 x 450 DFC de abscissewasser (Φ4xΦ7.0×4.0mm)
• 1 x 450 DFC spindel vergrendelende kraagschroef (M2.5 x10.5mm)
• 1 x M2,5 schuifmoer
• 2 x metaaldrager Moderator rotorhouder
• 2 x lager (Φ4.0xΦ8×3.0mm)
• 2 x stuwlager (Φ4.0xΦ9×4.0mm)
• 2 x wassers (Φ4xΦ6.5×0.5mm)
• 2 x lager (Φ4.0xΦ9×4.0mm)
• 2 x wassers (Φ2.5xΦ4.5×0.3mm)
• 2 x kophoek hexagonale schroeven (M3 x 15mm)
• 2 x M3 slipmoer
• 1 x 450 DFC anti-schot horizontale as TL48009 (Φ4.0×54.0mm)
• 2 x 450 metalen DFC hoofdrotorhouder verbonden arm
• 2 x franc bearing (Φ2xΦ5×2.5mm)
• 2 x plane bearing (Φ2xΦ5×2.5mm)
• 2 x M2.0 zeskantige schroef (M2.0x9mm)
• 2 x kopschroef, M2.0 (M2.0x5mm)
• 2 x 450 metalen DFC kantelkoppeling
• 2 x M2.5 ontluchtingsschroef (M2.5x10mm)
• 2 x 500 DFC hoofdkogelkop gesp TL50186
• 2 x M2.0 kopkop hexagonale kraagschroef (M2.0x15mm)

Pakket Inbegrepen:

• 1 x Split-vergrendeling rotorkopmontage voor Tarot 450 DFC (swashplate niet inbegrepen)

Notitie:Let op de IN-buitendiameter van de borgring dicht bij de locatie van de Vanda, om slijtage te voorkomen. Thrust bearing staal koper concave naar binnen, om te voorkomen dat smeerolie wordt gegooid.
