Beschrijving:

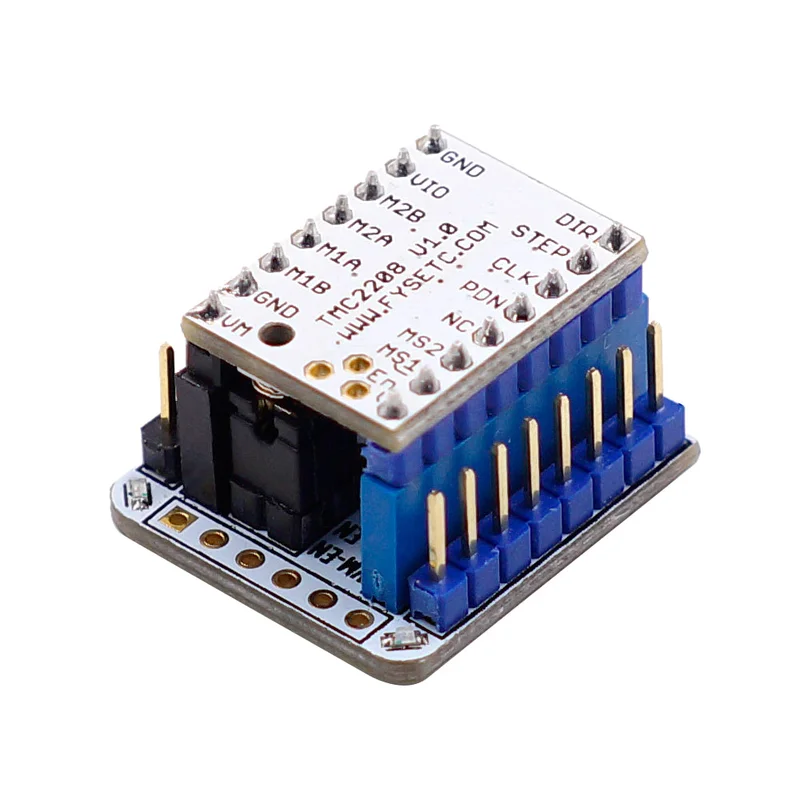

Met deze adapter kunt u uw SilentStepStick testen of de TMC2208 SilentStepStick flashen met een USB-naar-serieel converter.

De adapter wordt geleverd met stapelbare headers, zodat u deze rechtstreeks op uw 3D-printerkaart kunt gebruiken. De tester is vooraf geconfigureerd voor stand-alone gebruik op een USB-naar-serieel-adapter (VIO-VM-jumper gesloten).

Met de TMC2208 Configurator kunt u de instellingen wijzigen en het OTP (One-Time-Programmable) -geheugen van een Trinamic TMC2208 via de UART-interface programmeren.

TMC2208 specificaties:

• Hardware compatibel met StepStick en Pololu A4988
• Rijeigenschappen tot een continue spoelstroom van 1,2 A (RMS) – 2 A piek
• Stap / Dir-interface met microstep-interpolatie (tot 256 microsteps)
• Configuratie via CFG-pinnen of UART-interface
• Motor voedingsspanning: 5.5 … 36V
• Logische voedingsspanning: 3,3 … 5V
• Onderdelen aan de onderkant voor een betere warmteafvoer
• stealthChop2 – voor stille werking en vloeiende bewegingen (standaardinstelling)
• spreadCycle – zeer dynamische chopper voor motorregeling (kan worden gebruikt via UART)

Om het programma uit te voeren:

• Installeer ScriptCommunicator
• Download
• Start het bestand met de ScriptCommunicator: ScriptCommunicator
• Kies de juiste seriële poort en klik op Verbinden
• Modificaties in de configurator worden direct verzonden

• De OTP-bits kunnen slechts één keer worden geprogrammeerd.
• Als u spreadCycle inschakelt, kan TOFF niet 0 (null) zijn.

Pakket inbegrepen:

• 1x testmodule
• 1x TMC2208 V1.0 stappenmotorstuurprogramma
• 1x koellichaam
• 1x USB-kabel
• 1x schroevendraaier
