Thermostaat met zenderuitgang voor intelligente temperatuurregeling-Kwaliteitsgarantie

Description

Voorzieningen:

• Voedingseisen: AC 12-24V, DC 15-24V

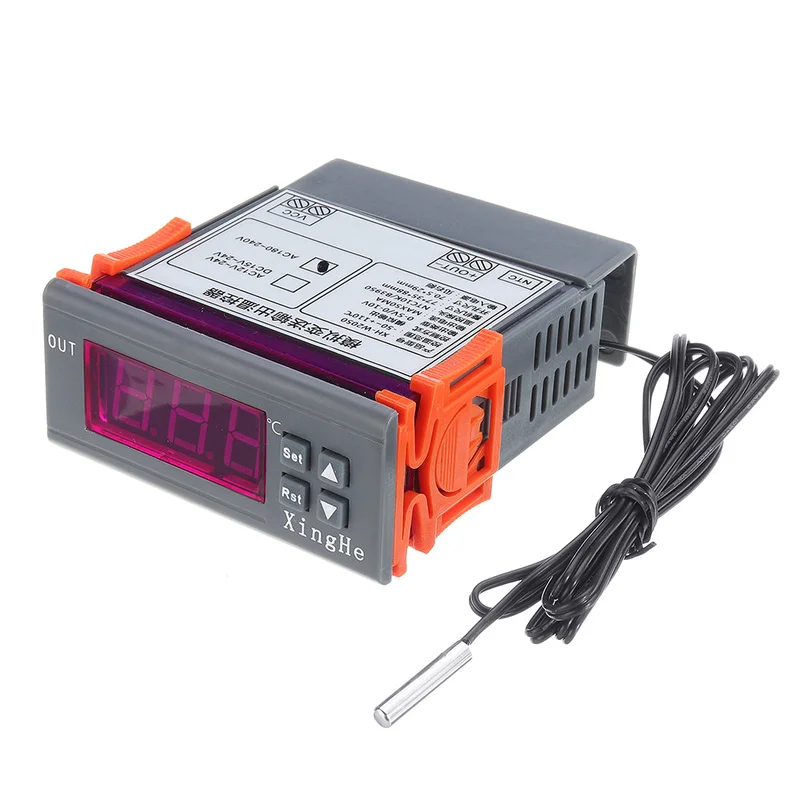

• Hoofdbeeld van het product met schaal
• Instelbaar temperatuurbereik met uitgang van 0-5V of 0-10V voor het regelen van omvormers of instelbare voedingen. Bijvoorbeeld, 25 ~ 40 graden output 0-10V.
• 0-10V kan elke voeding aansturen, zoals 0-10V-besturing voor 0-12V, 0-24V, 0-100V, 0-220V, 0-380V of frequentieomzetting met 0-10V-regeling voor 20Hz, 30Hz, 50Hz, 100Hz, 500Hz.

Knopbeschrijving:

• SET: Druk om het menu FX (x = 0-6) te openen, druk nogmaals om de overeenkomstige menuparameters in te voeren en wijzig de parameterwaarde met de plus- en min-toets.
• ENT: Klik om de ingestelde parameters op te slaan en terug te keren naar de normale weergave-interface.
• Plus- en min-toets: wijzig de parameters van menu’s.

Systeemparameters:

• F0: Temperatuurinstelling 1 – standaard 35 °C, instelbaar van -50 °C tot +110 °C.
• F1: Temperatuurinstelling 2 – standaard 25 °C, instelbaar van -50 °C tot +110 °C.
• F2: Selectie uitgangstemperatuurbereik – standaard 10 (10: Uitgang 0-10V, 5: Uitgang 0-5V).
• F3: Temperatuurkalibratiewaarde – standaard 0,0 °C, instelbaar van -10 °C tot +10 °C.
• F4: Alarm op hoge temperatuur – standaard UIT, AAN: Open status standaard 110 °C.
• F5: Temperatuurstandaard schakelen – standaard °C. C: Celsius / F: Fahrenheit.
• F6: Gegevensvergrendeling – standaard UIT (aan). De parameterwaarden F0-F5 kunnen niet worden gewijzigd nadat de gegevensvergrendeling is ingeschakeld.

Gebruiksaanwijzing:

Wanneer de temperatuur is ingesteld op 1, bijvoorbeeld F0: 35 °C en F1: 25 °C, is het temperatuurverschil 10 °C. Dit komt overeen met een uitgangsspanning van 10V:

• 25 °C: uitgangsspanning 0V
• 26 °C: uitgangsspanning 1V
• 27 °C: uitgangsspanning 3V
• 34 °C: uitgangsspanning 9V
• 35 °C: uitgangsspanning 10V

Hoe hoger de temperatuur, hoe hoger de uitgangsspanning.

Pakket bestaat uit:

• 1 x Thermostaat met zenderuitgang
