Ultrasone reiniger voeding bord 220V zonder transducers-Kwaliteitsgarantie

Description

Specificatie:

Model: 478824
Voedingsbord: 220V 100W
Geschikt voor: ultrasone reinigingsmachines met laag vermogen, huishoudelijke reinigingsmachines, ultrasone generatoren.

Voorzieningen:

De ultrasone generator kan het ultrasone vermogen van de frequentie van het stroomsysteem bewaken;
Realtime aanpassing van verschillende parameters zoals vermogen, amplitude en looptijd op basis van gebruikersbehoeften;
Eindbuis: eindbuis
PCB: dubbelzijdig, twee ounces
Stabiele prestaties
Grote radiator voor snelle koeling

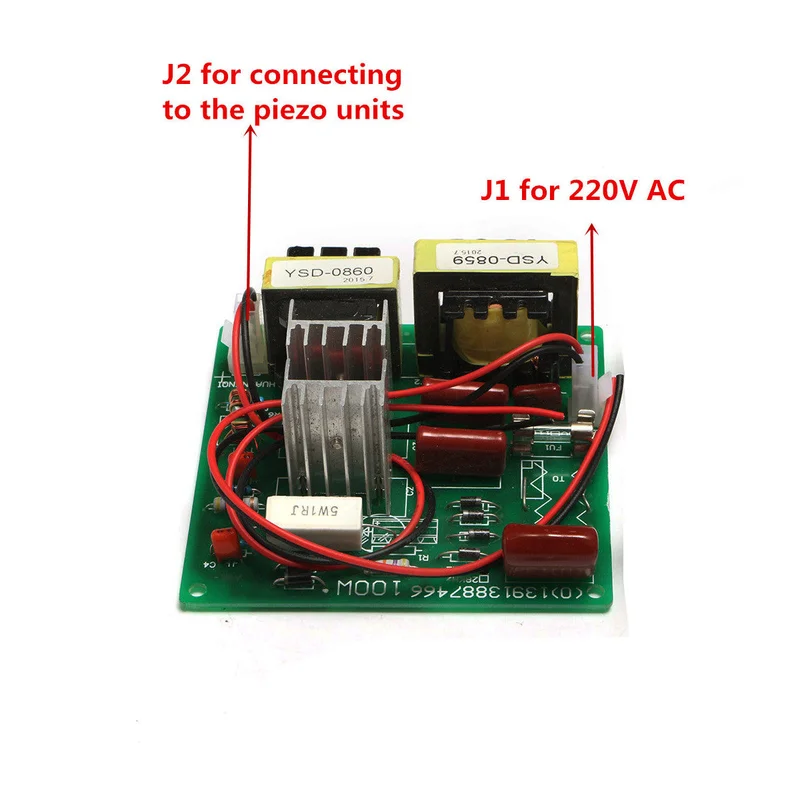

Bedradingsinstructies voor printplaat en trilkop (keramische transducer):

1. Dit bord kan niet worden geladen.
2. Geen reinigingsvloeistof kan niet worden geactiveerd.
3. Trilling eerste twee tabbladen, twee keramische middelste nokken zijn positief, de bovenste en onderste metalen kolom is negatief, kan niet worden omgedraaid.
4. Transducerfilm op de keramische plaat bedekt met een zilveren laag voor de negatieve kant; de andere kant heeft een grote zilveren laag die positief is, de kleinere is negatief. Bij het lassen van de stroomtoevoerleiding aan de zijkant moet de zilveren laag worden gelast, de andere kant van het trillingsoppervlak kan in de waskuip worden geplakt; een keramische chip met een zilveren laag mag niet aan hoge temperaturen worden blootgesteld, het netsnoer bij het lassen mag niet hoger zijn dan 280 graden, bij voorkeur verwarmd ijzer met een temperatuur van 250 graden.
5. De grotere zijde van de trilkop (met schroefgaten) kan aan de bodem van de reinigingskuip worden gelijmd; waspotten moeten goed geaard zijn.
6. De trilkop of transducer keramische lijm applicatiekop moet stevig aan de bodem van de reinigingskuip worden bevestigd.
7. Twee trilkoppen kunnen worden aangesloten op de klemmen op de printplaat; een bord ondersteunt maximaal twee trilkoppen, maar ook het gebruik van een transducerkop.
8. Positieve en negatieve output moeten correct worden aangesloten op de oscillator; bij vragen, neem tijdig contact op voor advies om de veiligheid te waarborgen.
9. Vergeet niet om de waspotten goed te aarden en een stroomlekbeveiligingsschakelaar te gebruiken voor de veiligheid.

Pakket bevat:

1 x Bestuurderskaart
