Description
Specificaties:
Materiaal voorplaat: NylonSchakelratings: DC 12VPaneelwaardering: 10 AProductafmetingen: (B x H) 69 x 69 mmBevestigingsdiepte: 45 mmPaneeluitsparing: diameter 40 mm
Installatie-instructies:
1. Ontkoppel alle stroom (AC & DC). Ontkoppel de positieve kabels van alle accu’s en het netsnoer van het jacht.2. Snijd een opening voor de montagelocatie, gebruikmakend van de meegeleverde montage-afmetingen voor het meten en uitsnijden van de montagegaten in het oppervlak waarop het paneel moet worden gemonteerd.3. Sluit de positieve en negatieve voedingsdraad aan. Sluit de gelijkstroomvoedingsbron (de batterijen) aan op de schroefaansluiting weg van de LED. Verbind vervolgens de negatieve LED-draad (zwart) met een negatieve DC-bus.4. Sluit de LED-positieve draad en apparaten aan. Verbind de LED-positieve draad (rood) met de schroefaansluiting nabij de LED. Sluit het apparaat of distributiepaneel aan op dezelfde schroefterminal.5. Monteer het schakelpaneel. Reinig het oppervlak waar het paneel moet worden gemonteerd zorgvuldig. Plaats het paneel en schroef het paneel vast op het montageoppervlak met zelftappende schroeven.6. Sluit opnieuw aan en test. Sluit alle AC & DC-voeding weer aan om het paneel van stroom te voorzien. Schakel alle vertakte circuits in en uit om te controleren of het paneel normaal werkt.
Inbegrepen in het pakket:

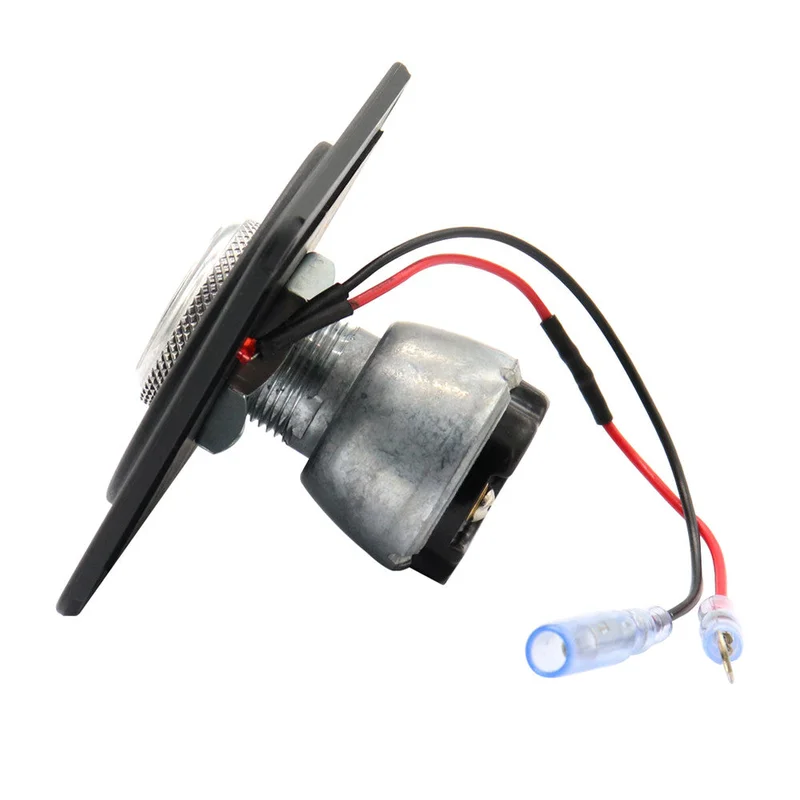

1 x ontstekingsschakelaar
Afbeeldingen:
