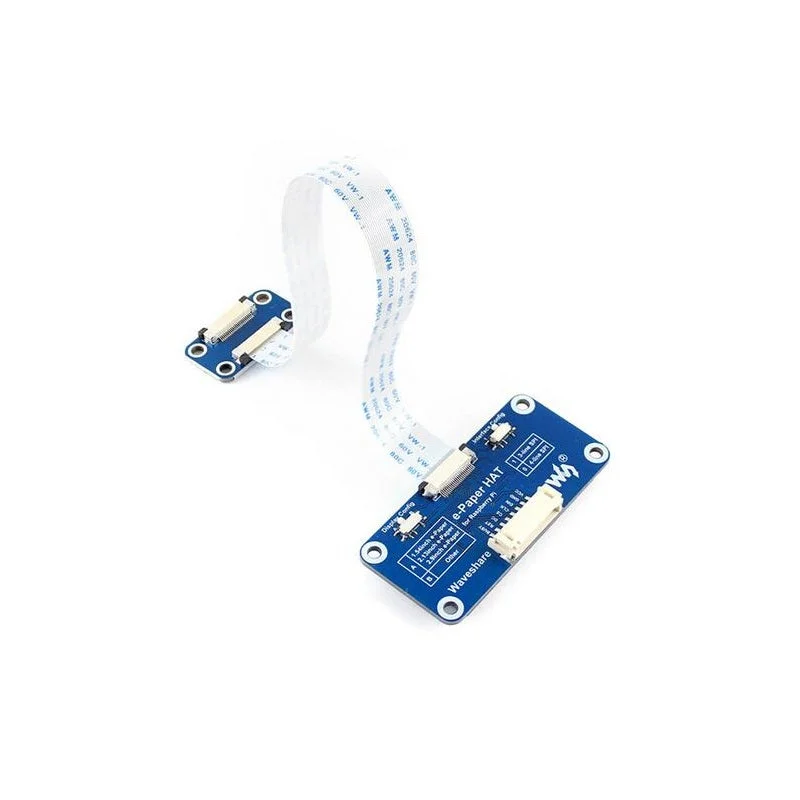

Universele e-paper driver HAT voor Raspberry Pi 4-Kwaliteitsgarantie

Description

Overzicht

Dit is een universele driverboard voor e-paper panelen, die gebruikt kan worden om verschillende SPI-interface e-paper aan te sturen.

Kenmerken

• Standaard Raspberry Pi 40PIN GPIO extensie header, ondersteunt Raspberry Pi-serie boards en Jetson Nano.
• SPI-interface voor aansluiting op andere controllerboards zoals Raspberry, Arduino, Nucleo, enz.
• On-board spanningsvertaler, compatibel met 3.3V / 5V MCU’s.
• Inclusief ontwikkelingsbronnen en handleiding (voorbeelden voor Raspberry Pi, Arduino, STM32).

Specificaties

• Bedrijfsspanning: 3,3V ~ 5V
• Koppel: 3-wire SPI, 4-wire SPI
• Afmetingen: 65 mm × 30,2 mm
• Montagegatgrootte: 3.0 mm

Koppel

• VCC: 3.3V~5V
• GND: Ground
• DIN: SPI MOSI pin
• CLK: SPI SCK-pin
• CS: SPI chipselect, laag actief
• DC: Gegevens/opdrachtselectie (hoog voor gegevens, laag voor opdracht)
• RST: Externe reset, laag actief
• BEZET: Bezet statusuitvoer

Pakket inbegrepen:

• 1 * E-Paper Driver HAT
• 1 * Kabel
