Upgrade printplaat voor 3D-printer op basis van Ramps 1.6/1.5/1.4 met 4x TMC2208 driver-Kwaliteitsgarantie

Description

Voordelen:

• De printplaat heeft een ingebouwde selectieterminal voor het besturen van de SPI-werkmodus en is compatibel met de modi STEP / DIR en SPI.
• De onderdelen voor kracht en verwarmd bed maken gebruik van een30A hoge stroomaansluiting, wat brandgevaarlijke situaties helpt te vermijden.
• Het is duidelijker om de draden aan te sluiten na het bijwerken van een nieuwe boven- en onderlaag.
• De reset-uitbreidingsinterface maakt het handig voor gebruikers om de reset-knop uit te breiden.
• X, Y, Z, E0, E1 gebruiken allemaal parallelledubbele motorinterfaces, waardoor de printplaat voor meer typen machines kan worden gebruikt.
• Een combinatie van kleurenpin en rijconnector maakt elke functie-interface effectief onderscheidend, mooi en praktisch.

Invoering:

• Deze upgrade printplaat is voornamelijk een nieuwe adapter voor de Ramps 1.6, ontworpen om het oude Ramps 1.6-stuurprogramma te upgraden met behulp van de SPI werkmodus.
• De printplaat maakt gebruik van de SPI-modus, die eenvoudig kan worden ingesteld door de jumperkap aan te sluiten en los te koppelen. Dit bespaart niet alleen het gecompliceerde bedradingsproces, maar ook de kosten van externe bedrading.
• De nieuwe Ramps 1.6 plus voorkomt effectief problemen met motoren die niet werken door verkeerde aansluitingen en voorkomt ook problemen met slechte contacten tijdens het afdrukken.

STEP / DIR (stepper / directionele rijmodus):

Afbeeldingen 11, 12 en 5 vertegenwoordigen respectievelijk MS1, MS2 en MS3 van de STEP / DIR-modus. 8, 9 en 10 zijn allemaal VCC (hoog niveau); Neem de LV8729-driver als voorbeeld. Verbind 5 (MS3) en 8 (hoog niveau) met behulp van een 13 (kortsluitkap). De driver werkt in STEP / DIR-modus en bestaat uit 16 onderverdelingen.

Notitie:
De interpolatie van MS1, MS2, MS3 en 8, 9, 10 in de STEP / DIR-modus wordt geselecteerd op basis van verschillende onderverdelingen van verschillende stuurprogramma’s.

Installatie-vaardigheden stuurprogramma’s:GND / DIR van de bestuurder komt overeen met GND / DIR van de printplaat.

Aandacht:

• De selectie van de werkmodus van de driver bepaalt de firmware die geprogrammeerd moet worden. Bij selectie van de SPI-modus moet de printplaat worden geprogrammeerd met de SPI werkmodus firmware.
• Bij gebruik van een verwarmd bed met een vermogen van meer dan 140 W, installeer een MOS-radiator om oververhitting en brand te voorkomen. Bij gebruik van een verwarmd bed met meer dan 180 W, zorg ervoor dat de MOS-module voor overdracht is geselecteerd.
• Let bij het aansluiten en loskoppelen van de driver op de richting van de aansluiting. Deze mag niet omgekeerd worden geplaatst om schade te voorkomen.
• Beschrijving van elke CS-pin van de SPI-modus van de driver: XCS: D63, YCS: D40, ZCS: D42, E0CS: D65, E1CS: D66.

Pakket inbegrepen:

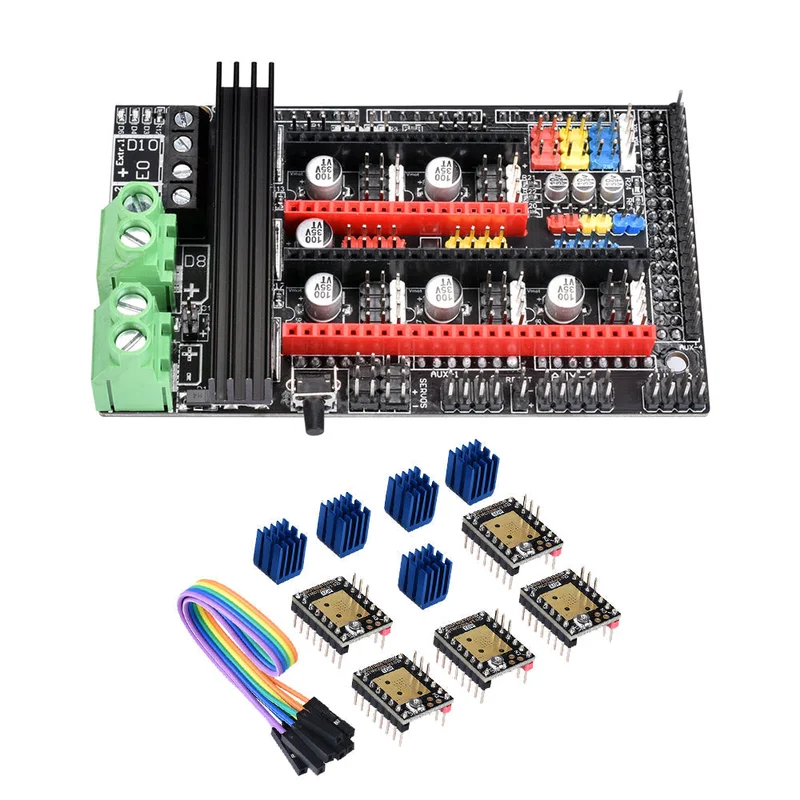

• 1 x Ramps 1.6 Plus
• 4 x TMC2208-stuurprogramma
