Description
Beschrijving:De Ramps 1.6 is een4-laags moederbord. Dit moederbord heeft nieuwe 2-pins aansluitingen, die eenvoudiger te verbinden zijn en minder kans hebben om te verbranden. Bovendien is de Ramps 1.6 uitgerust met een goede heatsink boven de MOS-buis voor een betere heeft de Ramps 1.6 eengroter vermogen dan de Ramps 1.5, met een maximaal vermogen van 270W, terwijl de Ramps 1.5 maximaal 200W kan :
- Uitbreidbaar naar LCD en andere componenten.
- Uitgangen voor verwarmers en ventilatoren met MOSFET en 3 thermistorinterfaces.
- 5A extra zekering voor beveiliging en componentbescherming.
- Het verwarmde bed heeft extra 11A-zekeringen.
- Compatibel met 5 Pololu stepper drivers.
- Ontwerp van de Pololu plaat pin socket kan eenvoudig worden vervangen of verwijderd voor toekomstige ontwerpen.
- I2C en SPI-pinnen zijn beschikbaar voor toekomstige uitbreiding.
- Servokoppelingen voor het aansluiten van eindaanslagen, motoren en LED’s. Deze connectoren zijn verguld en hebben een nominale stroom van 3A, wat zeer compact is.
- De LED licht op wanneer er verwarming output is; kies 2 motoren om verbinding te maken met de Z-as van de Prusa Mendel.
Ramps 1.6 Specificaties:
Afmetingen: 101,5 x 60,5 mmOndersteuning voor motorbestuurders: tot vijf motorbestuurders gelijktijdig, zoals A4988, DRV8825 en : 12VVermogen: 200WPatch MOS-buis: B55NF06
Mega2560 R3 Specificaties:
Bedrijfsspanning: 5VIngangsspanning (aanbevolen): 7-12VIngangsspanning (limieten): 6-20VDigitale I/O-pins: 54 (waarvan 14 voor PWM-uitvoer)Analoge ingangen: 16DC-stroom per I/O-pin: 40mADC-stroom voor 3.3V pin: 50mAFlash Geheugen: 256 KB (waarvan 4 KB gebruikt door bootloader)SRAM: 8KBEEPROM: 4KB

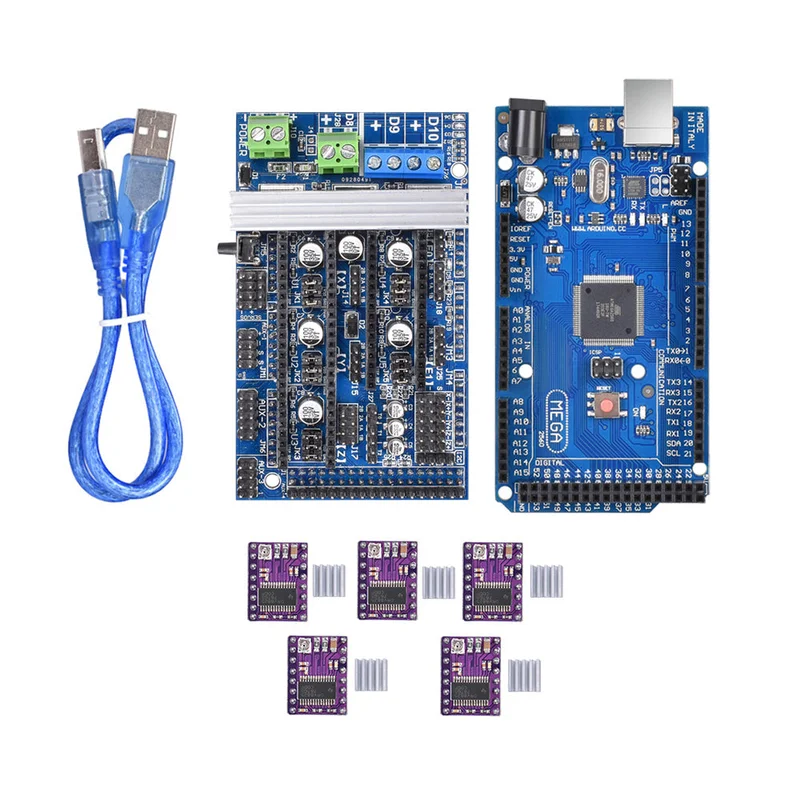

Pakket bevat:
- 1 x Ramps 1.6 moederbord
- 1 x Mega 2560 R3
- 5 x DRV8825-stuurprogramma’s
Afbeeldingen:
