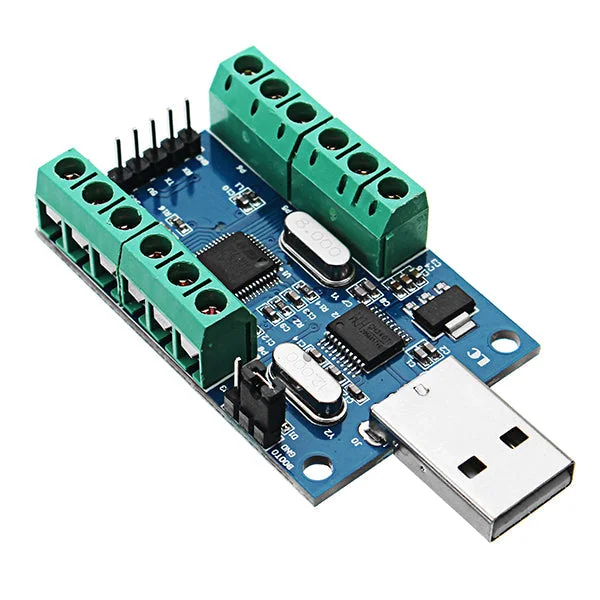

USB-interface 10-kanaals 12-bit ADC-module voor data-acquisitie-Kwaliteitsgarantie

Description

Overzicht:

Dit 10-kanaals ADC-module maakt gebruik van de interne ADC-bronnen van de STM32F103 microcontroller voor nauwkeurige bemonstering. De ADC-gegevens kunnen eenvoudig naar een pc worden geüpload.
Omschrijving:

1. Ingebouwde master-chip: STM32F103C8T6;
2. Onboard CH340 seriële poort naar USB-chip voor het eenvoudig bekijken van AD-samplingresultaten op uw pc;
3. Voorzien van UART seriële communicatie-interface, kan worden aangesloten op een externe microcontroller;
4. Analoge ingangen: 10-kanaals single-ended ingangen;
5. Bemonstering spanningsbereik: 0-3.3V;
6. Voedingsspanning: 5V / 3.3V;
7. Resolutie: 12 bit (4096);
8. Meer informatie:klik hier

Specificaties:

Bordformaat: 50 x 33 mm
IN0-IN9: AD-sampling ingangen;
GND: negatieve voeding / gemeenschappelijke aardingsinterface voor bemonstering;
TX, RX: UART-communicatie-interface;
3V3 / 5V: gereserveerde stroomingangspoort voor 3,3V / 5V

Testvoorbeeld: wanneer IN0-IN4 is verbonden met 0V en IN5-IN9 met 3.3V, kunnen de resultaten worden waargenomen zoals hieronder weergegeven.

Pakket bevat:

1 x UART-communicatie ADC-module
