Description

Beschrijving:

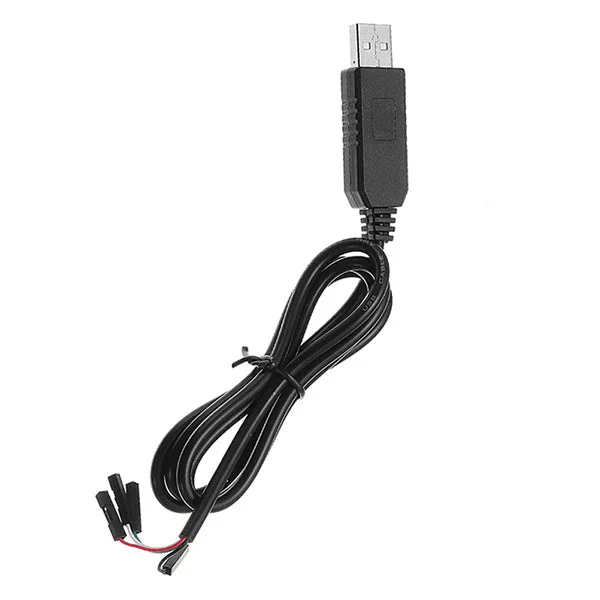

Deze USB naar RS232 TTL PL2303HX auto converter module adapter met 5V output biedt een handige manier om uw RS232 TTL apparaten of DEMO BRD aan te sluiten op uw computer via de USB-poort.

Specificaties:

– Ingebouwde TTL COM PC-PL2303HX chip
– Standaard USB type A male en TTL 4-pins connector
– Kabellengte: 1000 mm
– Eenvoudige manier om USB-ondersteuning aan uw ontwerpen toe te voegen
– Compatibel met Linux, Mac, WinCE en Windows (XP, 2003), Vista, Win 7
– Zwarte kabel – GND
– Groene kabel – TXD
– Witte kabel – RXD
– Rode kabel – VCC (5V)

Aansluitmethode:

De module vereist slechts drie lijnen, meestal worden alleen de drie signaallijnen RX, TX en GND, VCC gebruikt.

Opmerking:

Na het instellen van de 3.3V en 5.0V output (dit is voor de voeding van de microcontroller, er is geen upgrade van de machine nodig), haal de kleine plaat van de computer, stel de jumper in en laad niet op om schade aan het apparaat te voorkomen.
Voltage: 5V. U hoeft alleen de plastic cover nabij de USB-connector te verwijderen en de voeding van 5V naar 3.3V opnieuw te solderen om 3.3V onderdelen te ondersteunen.

Pakketinhoud:

1 x USB naar RS232/TTL PL2303HX kabeladapter module
