Description
Kenmerken:
- Dit is een doe-het-zelf-product dat uitstekende vectornetwerkmeetmogelijkheden biedt in de grootte van een creditcard. De TX/RX-methode kan de volledige S11- en S21-parameters meten. Voor S12 en S22 is handmatige aanpassing van de bedrading van de transceiverpoort nodig.
- Eenvoudige en praktische pc-besturingssoftware waarmee u via pc-software (snp) bestanden kunt exporteren voor verschillende radio-ontwerp- en simulatiesoftware. Het verbeterde frequentiealgoritme maakt gebruik van de oneven harmonische extensie van si5351 om de meetfrequentie tot 900 MHz te ondersteunen. Het frequentiebereik van 50K-300MHz van de directe output van si5351 biedt beter dan 70dB dynamiek. De uitgebreide 300M-600MHz-band biedt beter dan 50dB dynamiek en de 600M-900M-band is beter dan 40dB dynamiek.
Specificaties:

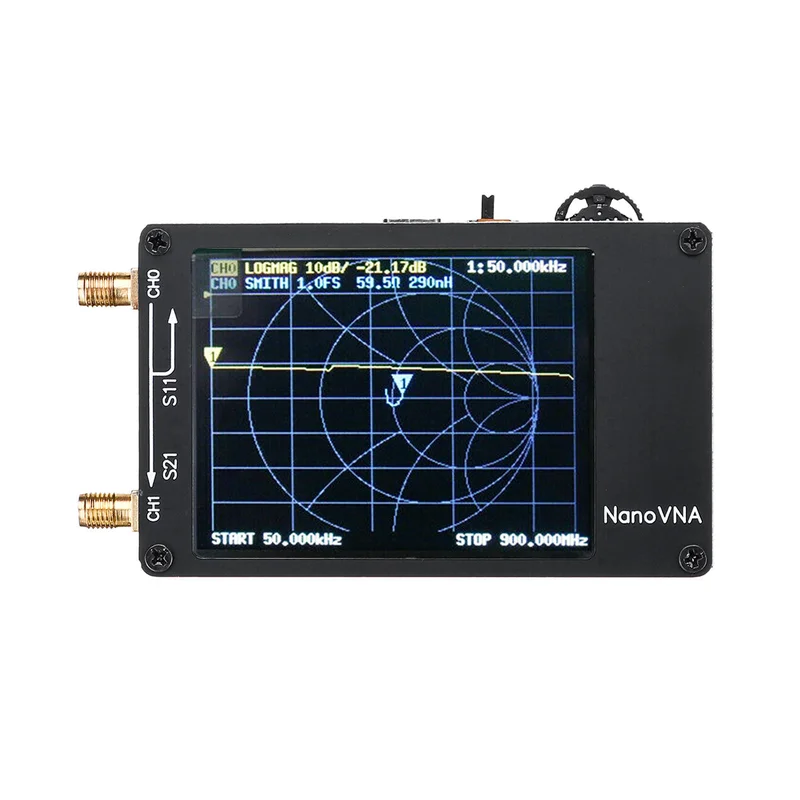

- Naam: Vector Network Analyzer
- Kleur: zoals op de foto’s
- Meetfrequentie: 50 KHz ~ 300 MHz (50 KHz ~ 900 MHz met uitgebreide firmware ingeschakeld)
- RF-uitgang: 0dBm (± 2dB, fundamentele golf)
- Frequentie nauwkeurigheid: < 2ppm
- Frequentie stabiliteit: < 0.5ppm
- Meetbereik: 70dB (50kHz-300MHz), 50dB (300M-600MHz), 40dB (600M-900MHz met uitgebreide firmware ingeschakeld)
- Poort SWR: < 1.1
- Scherm: 2,8 inch TFT (320 x 240)
- USB-interface: USB Type-C
- Communicatiemodus: CDC (serieel)
- Vermogen: USB 5V 120mA, Max. laadstroom 0,8A
- Aantal kalibratiepunten: 101 (vast)
- Aantal scanpunten: 101 (vast)
- Display Tracking: 4, Markering: 4, Instelling Opslaan: 5
- PCB-afmetingen: 54 mm x 85,5 mm x 11 mm (zonder connectoren, schakelaars)
- Functies: S-parameters meten, spanning staande golfverhouding, fase, vertraging, Smith-diagram …
Pakket inbegrepen:
- 1 x NanoVNA-host (batterij NIET inbegrepen)
- 1 x USB Type-C datakabel
- 2 x SMA mannelijke naar mannelijke RG174 RF-kabel
