Vluchtcontroller met Ardupilot firmware voor VTOL drone en multirotor-Kwaliteitsgarantie

Description

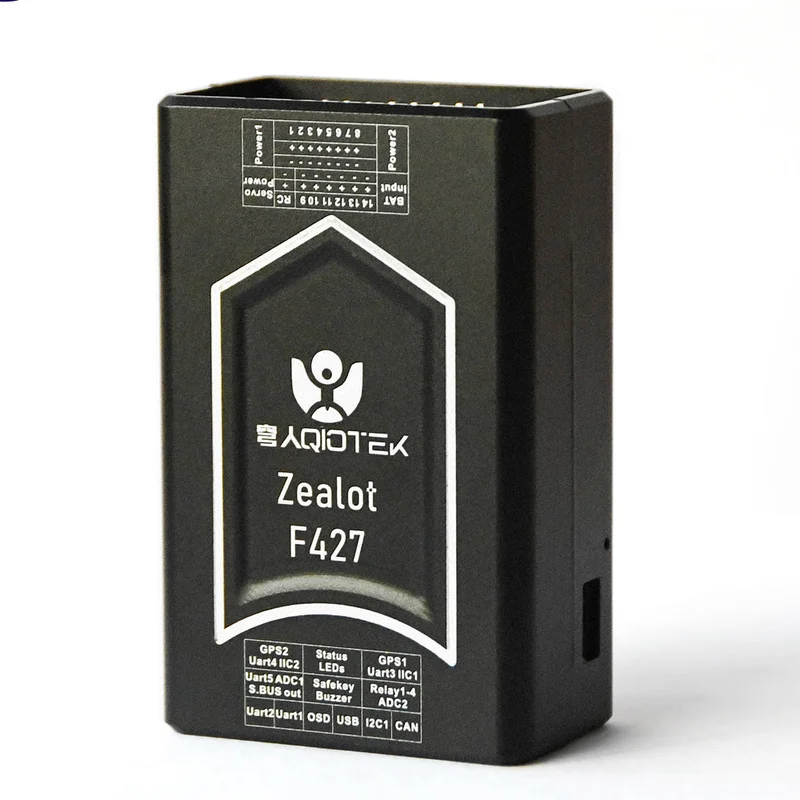

De vluchtcontroller is een intern trillingsgedempte stuurautomaat met een beschermende CNC-metalen behuizing voor robuustheid. Het beschikt over volledig redundante sensoren, een uitgebreid aantal uitgangen, temperatuurgestuurde IMU’s en is de eerste hoogwaardige stuurautomaat met geïntegreerde OSD-chip.

Specificaties:

• Processor:MCU – STM32F427VIT6
• 16KB FRAM – FM25V01

Sensoren:

• Gyro- / versnellingsmeters: ICM20689, ICM20602 en ICM20649
• Barometers: MS5611 en DPS3018
• Kompas: QMC5883L

Kracht:

• 5-5.5VDC vanaf USB (interne circuits en alleen RX) of via 2 x KrachtModule-connectoren, of via interne BEC off VBAT-ingangspen. Alle 5V-pinnen worden gevoed wanneer USB- of voedingsmodule(s) of VBAT-invoer wordt gebruikt.
• Interne 5V, 1.5A BEC kan direct worden gebruikt met maximaal 6S LIPO-batterijen om bord- en randvoeding te voeden tot max. 1,5A met alleen spanningsbewaking via BATT2-monitor (max. 500mA aanbevolen).
• ADC-bewaking van boordspanning
• ADC-bewaking van de stroomrail van Servo / Output

Interfaces / connectiviteit:

• 14 PWM-uitgangen met onafhankelijke stroomrail voor externe stroombron
• 4 relaisuitgangen
• MicroSD kaartlezer
• Micro USB of externe USB via een JST_GH-connector
• Ingebouwde RGB-led
• Externe zoemer-interface
• 2,6,6 V tolerante ADC-ingangen voor RSSI, analoge luchtsnelheid, etc.
• 5 UART’s
• Veiligheidsschakelaar connector

Dimensies:

• Gewicht: 65 gram
• Afmetingen: 42 x 65 x 25 mm

Klik voor diagram.

Pakket inbegrepen:

• 1 x Vluchtcontroller
• 1 x Wifi-module
• 1 x 14S PM-module
• 1 x Zoemer
• 1 x 12C & CAN-splitter
• 2 x 4P Uart / OSD-kabel
• 2 x 6P Uart / AUX-kabel
• 1 x BAT / BEC-kabel
• 1 x SD-kaart
• 1 x 3M plakband
• 1 x Type-C kabel
