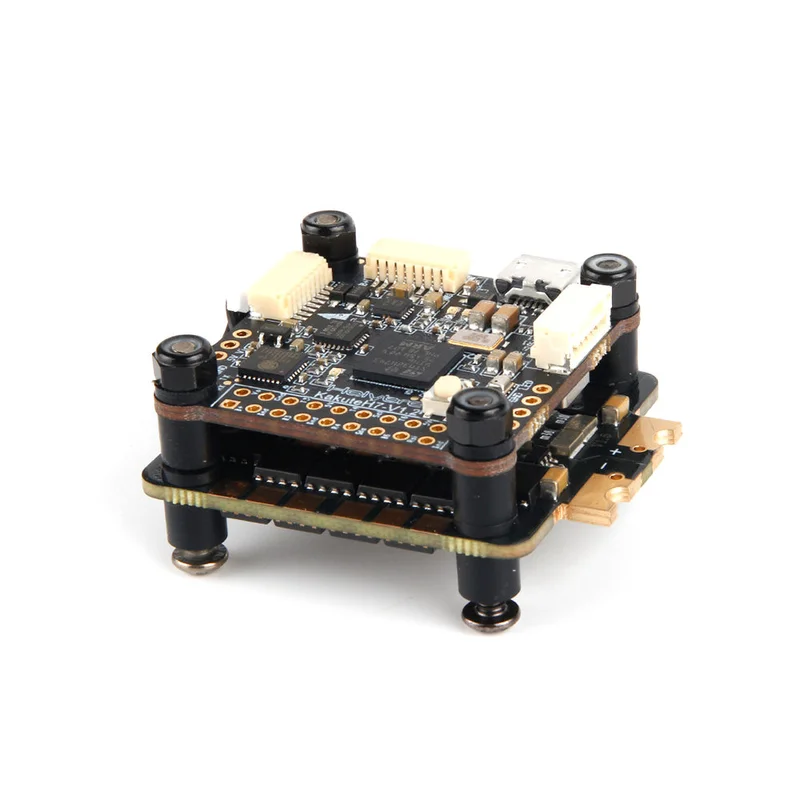

Vluchtcontroller met gentegreerde Bluetooth en 4in1 ESC voor RC-drone-Kwaliteitsgarantie

Description

Beschrijving:

Deze vluchtcontroller is uitgerust met een scala aan functies, waaronder geïntegreerde Bluetooth, dubbele plug-and-play 4in1 ESC-poorten, een HD camerastekker, barometer, OSD, 6x UART’s, een volledige Blackbox MicroSD-kaartsleuf, 5V en 9V BEC, en een gebruiksvriendelijke soldeerlay-out.

De controller bouwt voort op de sterke punten van zijn voorganger en verbetert de hardwarecomponenten en lay-out. Met de geïntegreerde Bluetooth-chip kunt u de Betaflight-configuratie en -afstemming draadloos uitvoeren via de SpeedyBee-app op uw telefoon. De controller is ook geschikt voor DJI HD-systemen en heeft een plug-and-play-poort met een ingebouwde 9V-regelaar voor uw HD-videozender.

Met 6 speciale UART-poorten met ingebouwde inversie voor randapparatuur (UART2 wordt gebruikt voor Bluetooth-telemetrie) en een volledige MicroSD-kaartsleuf voor uitgebreide Blackbox-gegevensregistratie, biedt deze controller veel mogelijkheden. De dubbele plug-and-play 4in1 ESC-connectoren maken het eenvoudig om een x8 Octocopter-configuratie op te zetten. De geïntegreerde BetaFlight OSD toont belangrijke informatie op uw FPV-display, zoals batterijspanning, vliegtijd en waarschuwingen. De barometer aan boord maakt autonome vluchten mogelijk.

Specificatie:

• MCU: STM32H743 32-bits processor met 480 MHz
• IMU: MPU6000
• Barometer: BMP280
• OSD: AT7456E
• Bluetooth-chip: ESP32-C3
• 6x UART’s (1,2,3,4,6,7; UART2 voor Bluetooth-telemetrie)
• 9x PWM uitgangen (8 motoruitgangen, 1 LED)
• 2x JST-SH1.0_8pin-poort (4in1 ESC’s, x8/Octocopter-compatibel)
• 1x JST-GH1.5_6pin poort (voor HD systemen zoals Caddx Vista & Air Unit)
• Batterij ingangsspanning: 7V tot 42V
• BEC 5V 2A
• BEC 9V 1.5A
• Montage: 30,5 x 30,5 mm/Φ4 mm gaten met Φ3 mm doorvoertules
• Afmeting: 35x35mm

Tekko32 F4 4in1 50A ESC:

• Continue stroom: 50A x4
• Burst-stroom: 60A x4
• Ondersteunt 4-6S batterij
• Ondersteunt DShot 150/300/600/1200 & MultiShot/OneShot/Proshot/PWM
• ESC-telemetrie ondersteund
• Analoge stroomsensor aan boord
• Geen output BEC
• BLHeli_32 firmware
• 1000uF 35V condensator inbegrepen (aanbevolen voor 6S setup)
• Ampèremeter schaalverhouding: 168
• Afmetingen: 45x37x6mm / Gewicht: 13,8g
• Montagegaten: M4 30,5×30,5 mm (M3 doorvoertules inbegrepen)

Opmerking:

Deze vluchtcontroller wordt geleverd met Betaflight 4.2.11. Voorafgaand aan deze versie kan het zijn dat een aangepaste versie van Betaflight 4.3 is geïnstalleerd. Bij gebruik van Betaflight-configurator 10.7.1 of lager met bf4.3 kan een waarschuwing verschijnen bij de eerste verbinding. U kunt de configurator upgraden of de waarschuwing negeren en doorgaan met de configuratie. De controller is compatibel met 4.2.11 en hoger.

Pakket Inbegrepen:

• 1x Vluchtcontroller
• 1x Tekko32 F4 4in1 50A ESC
• 1x Elektrolytische condensator: 1000uF 35V
• 1x 8pin naar 8pin 1mm pitch 65mm kabel
• 1x 8pin naar 8pin 1mm pitch 25mm kabel
• 1x JST GHR 8-pins naar JST GHR 6-pins 80 mm kabel (voor HD-systeem)
• 1x JST GHR 8-pins naar JST GHR 6-pins 150 mm kabel (voor HD-systeem)
• 1x 80 mm SMA-MMCX-kabel
• 1x JST GHR 4-pins 150 mm kabel
